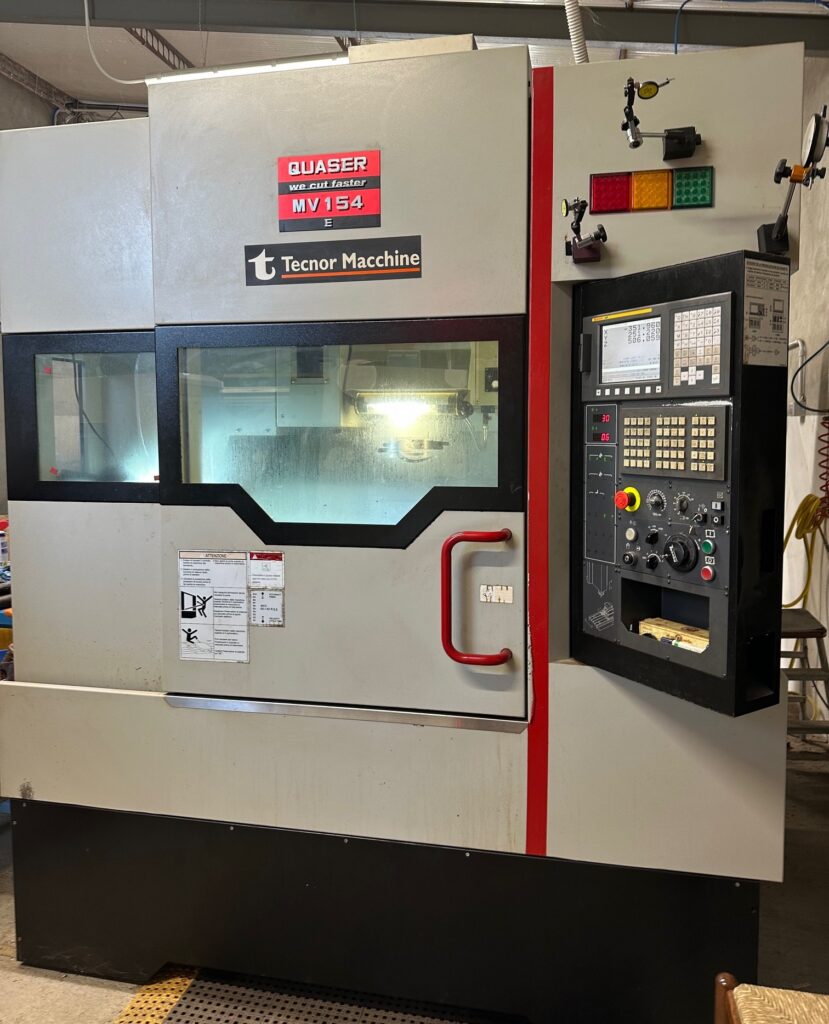

CENTRO DI LAVORO VERTICALE QUASER MV 154 E/12 B

Anno di costruzione: 2013

CNC Fanuc

TAVOLA
Dimensione tavola: mm 900 x 500
Cinque cave a T: mm 18 H 8
Peso massimo ammesso sulla tavola: kg 500

CAPACITA’ DI LAVORO
Asse X: mm 700
Asse Y: mm 530
Asse Z: mm 560
Distanza naso mandrino – piano tavola: mm 150 / 710
Distanza asse mandrino – piano colonna: mm 550

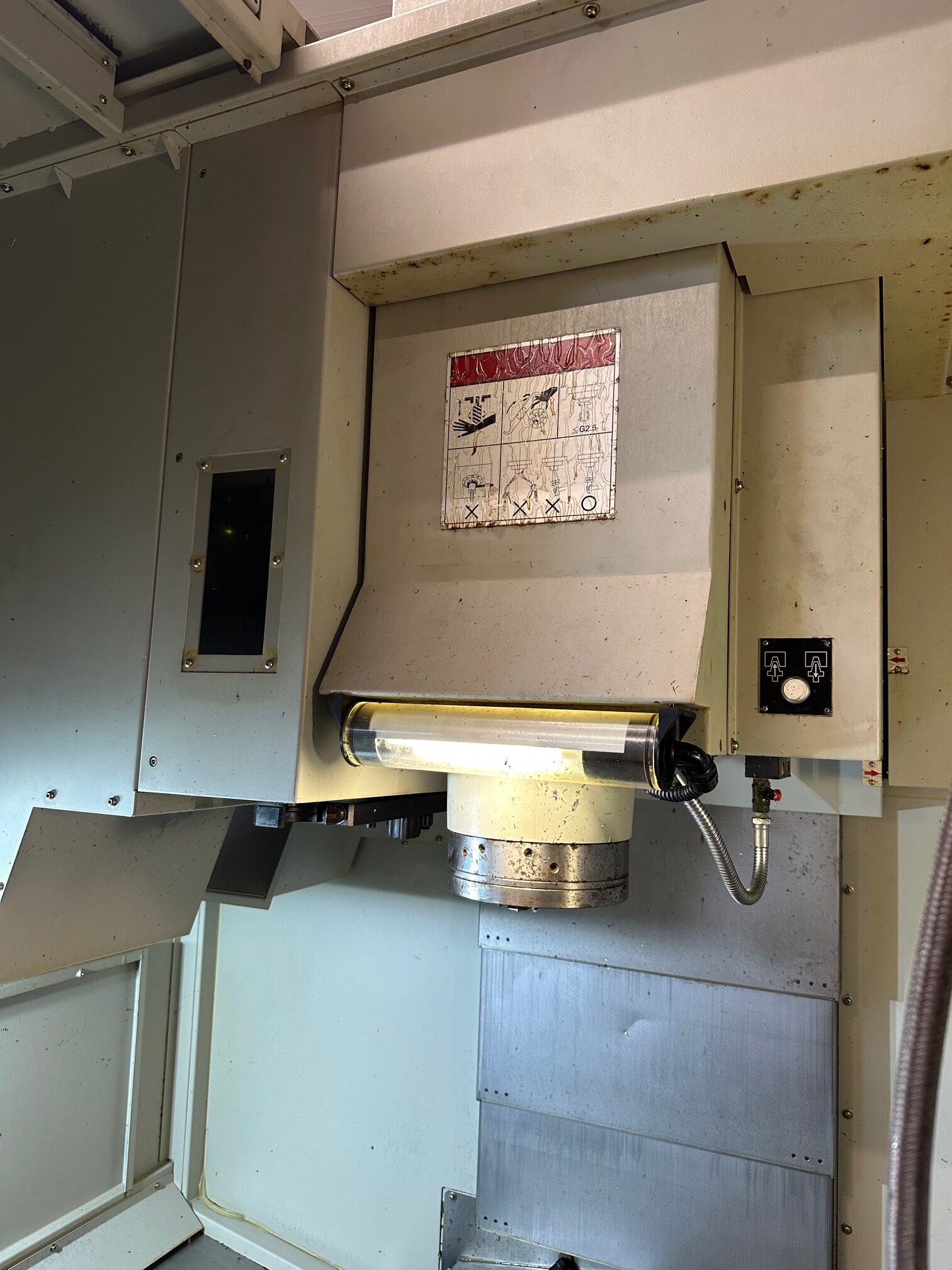

MANDRINO
Diametro mandrino: mm 70
Attacco cono mandrino Big Plus: ISO 40 DIN 69871
Giri mandrino: giri/min 50/12.000
Motore mandrino: kW 15/11
Coppia massima: Nm 115

AVANZAMENTI
Rapidi assi X/Y/Z: m/min 32
Avanzamenti in lavoro: m/min 20

MAGAZZINO UTENSILI
Numero utensili: 30
Cono utensile: ISO 40
Diametro massimo utensile (senza utensili adiacenti): mm 76/125
Peso massimo utensile: kg 7

DIMENSIONI MACCHINA
Altezza: mm 2.750
Ingombro al suolo: mm 2.200 x 2.360
Peso: kg 6.400
