SPECIFICHE TECNICHE:

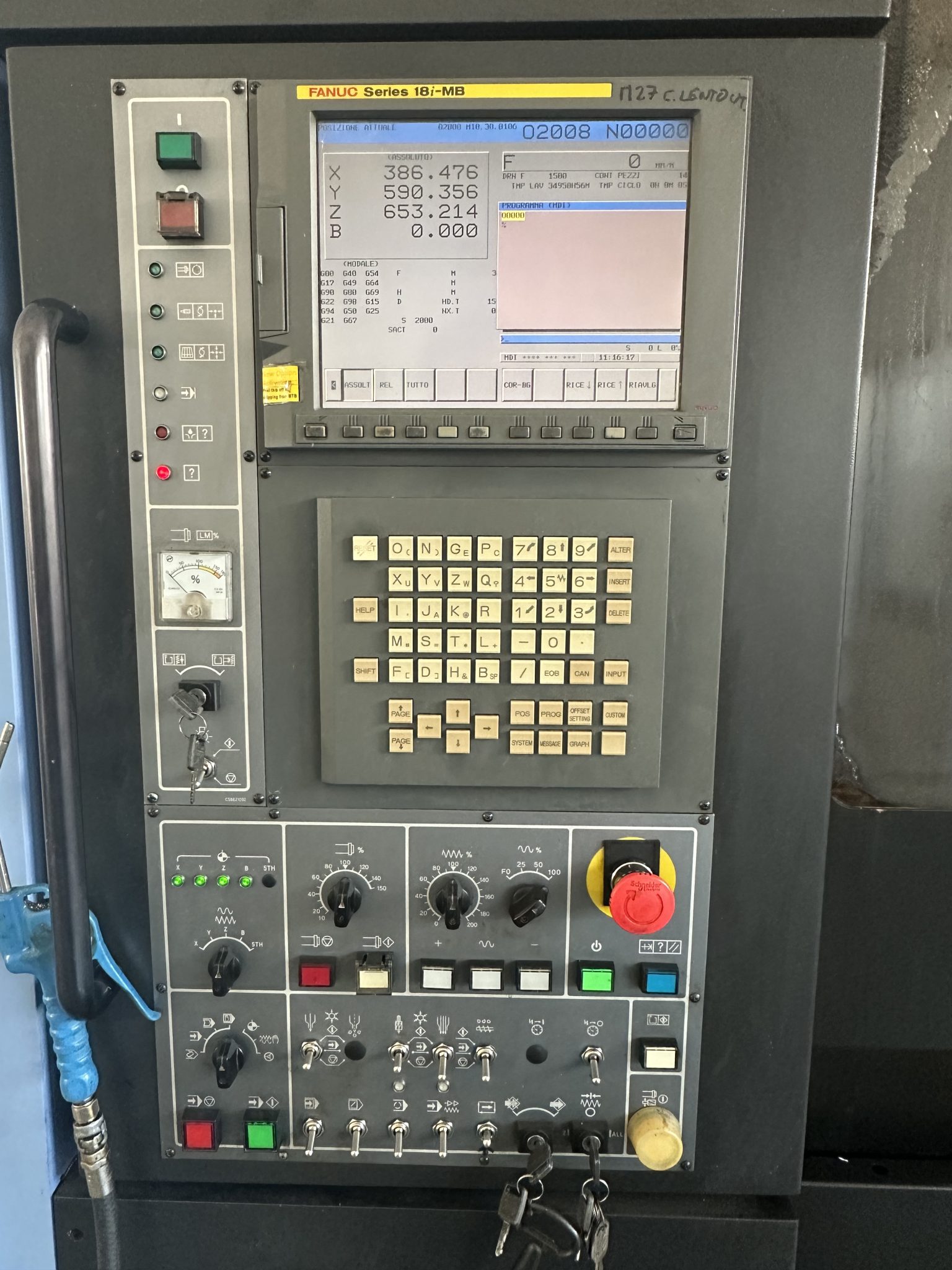

CNC Fanuc 18i – MB

CORSE:

Asse X:  mm 850

Asse Y: mm 700

Asse Z: mm 750

Distanza tra naso mandrino e superficie tavola: mm 50 – 750

Distanza tra naso mandrino e centro tavola: mm 150 – 900

TAVOLA:

Dimensioni pallet: mm 500 x 500

Capacità di carico tavola: kg 500

Superficie pallet: 24 – M16 x P 2.0

Angolo di indexaggio tavola: 1°

MANDRINO:

Velocità di rotazione mandrino: giri/min 14.000

Cono mandrino:  ISO 40

Coppia massima mandrino (25% ED): Nm 220,5

AVANZAMENTI:

Avanzamenti rapidi (X, Y, Z): m/min 60

Avanzamenti di lavoro: mm/min 30.000

CAMBIO UTENSILE:

Tipo di attacco utensile: MAS403 BT40

Capacità magazzino:  120 utensili

Lunghezza massima utensile: mm 400

Peso massimo utensile: kg 10

Tempo cambio utensile (utensile – utensile): sec 1

Tempo cambio utensile (truciolo – truciolo): sec 3,5

CAMBIO PALLET AUTOMATICO:

Numero di pallet: 7

Tipo: Rotary shuttle

Tempo cambio pallet: sec 7,5

Rotazione pallet nella stazione di carico: 90 °

MOTORI:

Motore mandrino (30 min): kW 18,5 / 22

Motori assi (X, Y, Z, B): kW 7,0/7,0/7,0/2,7

DIMENSIONI MACCHINA:

Altezza: mm 3.000

Dimensioni a terra: mm 5.600 x 2.700

Peso macchina: kg 15.000

Completa di:

• Alta pressione attraverso il mandrino 35 bar
• Evacuatore trucioli
• Manuali d’istruzione e dichiarazione CE

Anno di costruzione: 2008

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
