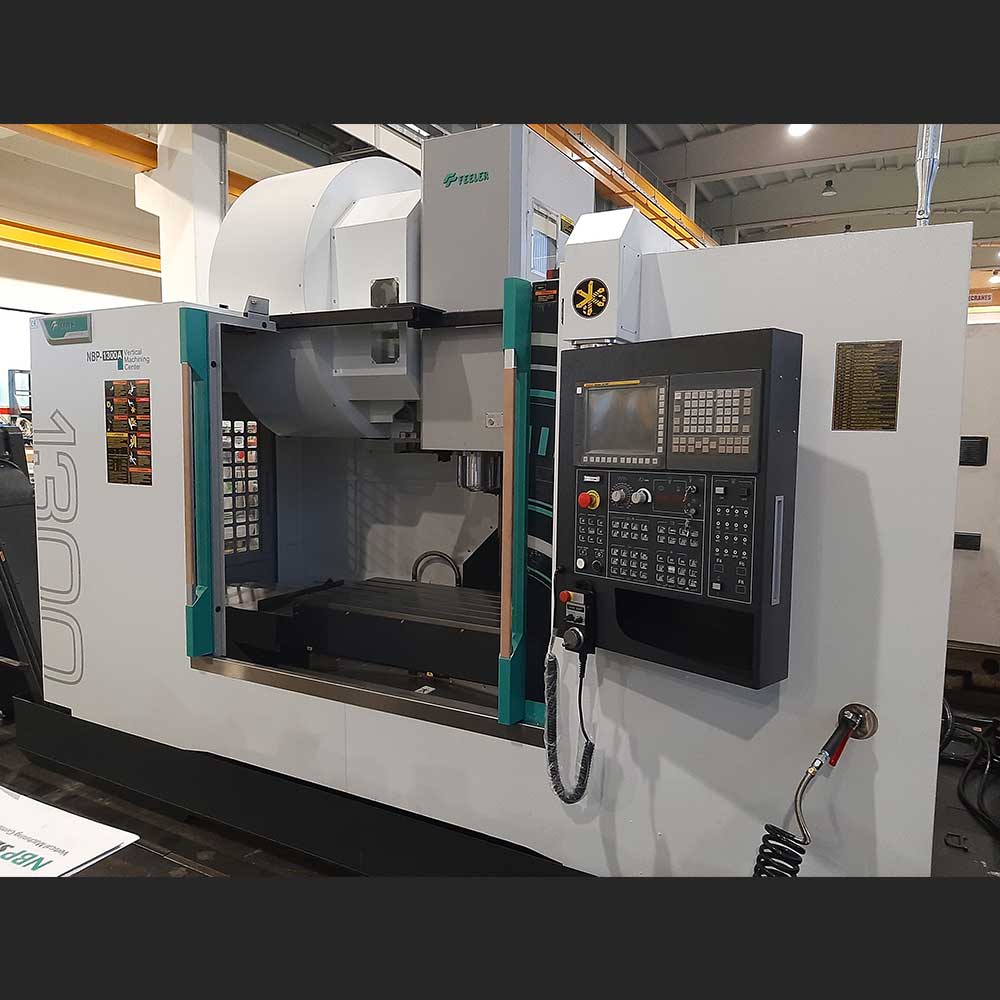

SPECIFICHE TECNICHE:

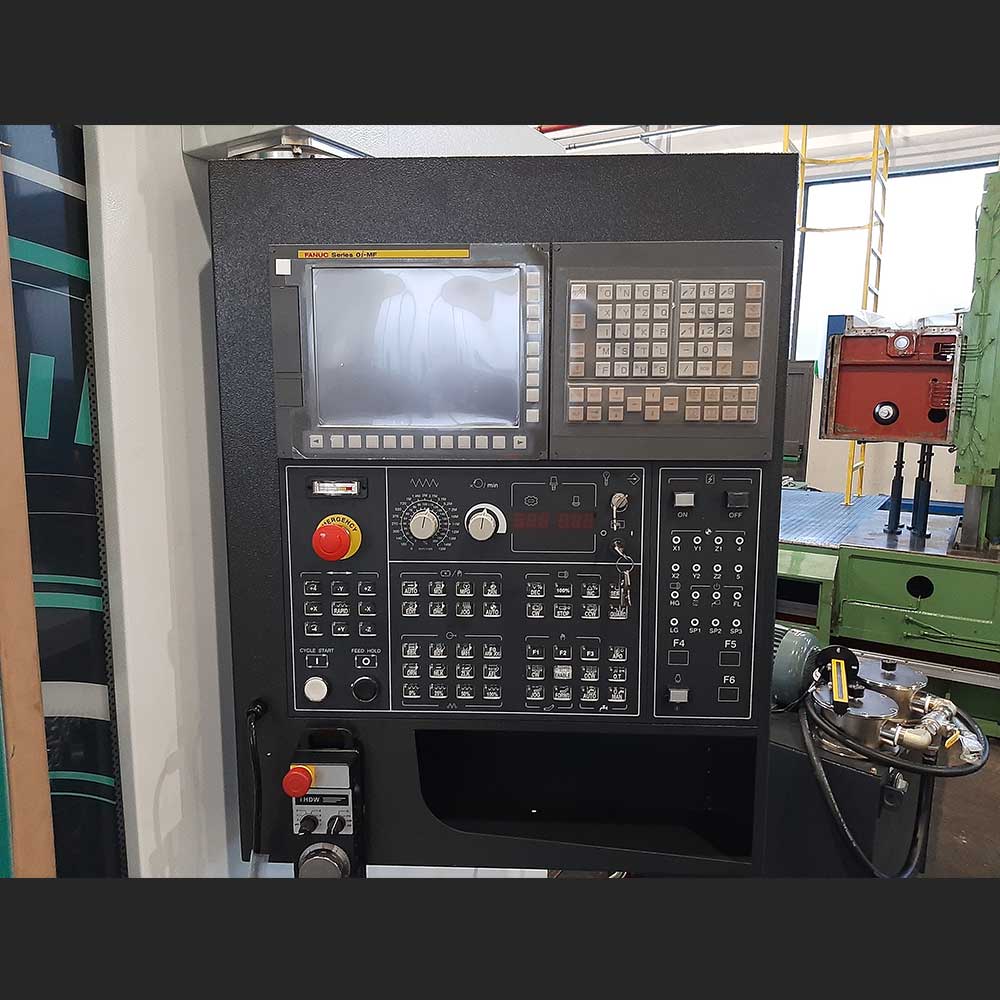

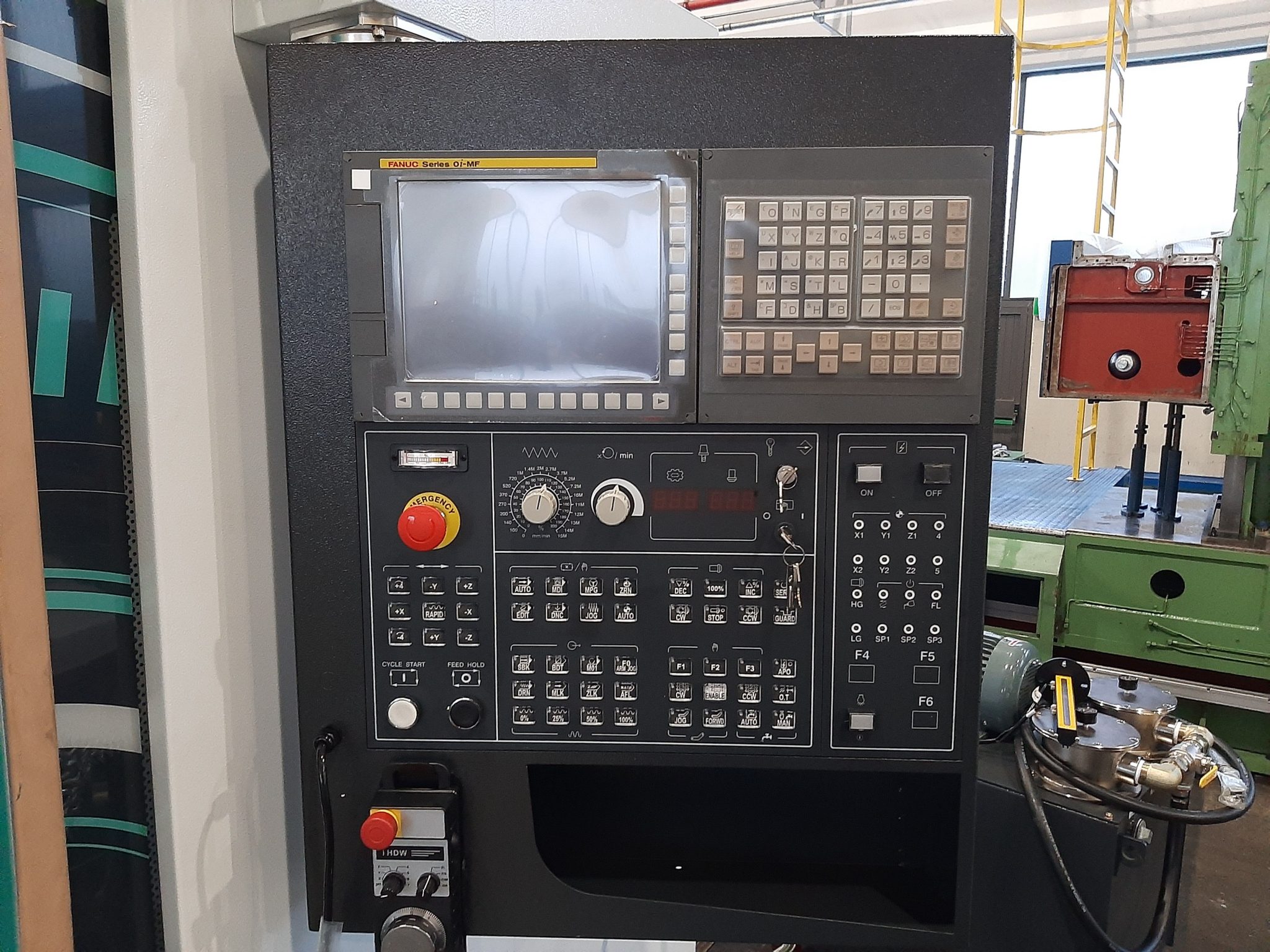

• CNC FANUC 0i-MF CORSE MACCHINA:Longitudinale X: mm 1.300Trasversale Y: mm 610

  Verticale Z: mm 600

  Velocità rapida assi X, Y, Z: m/min 24/24/24

  Distanza naso mandrino/tavola: mm 125/725

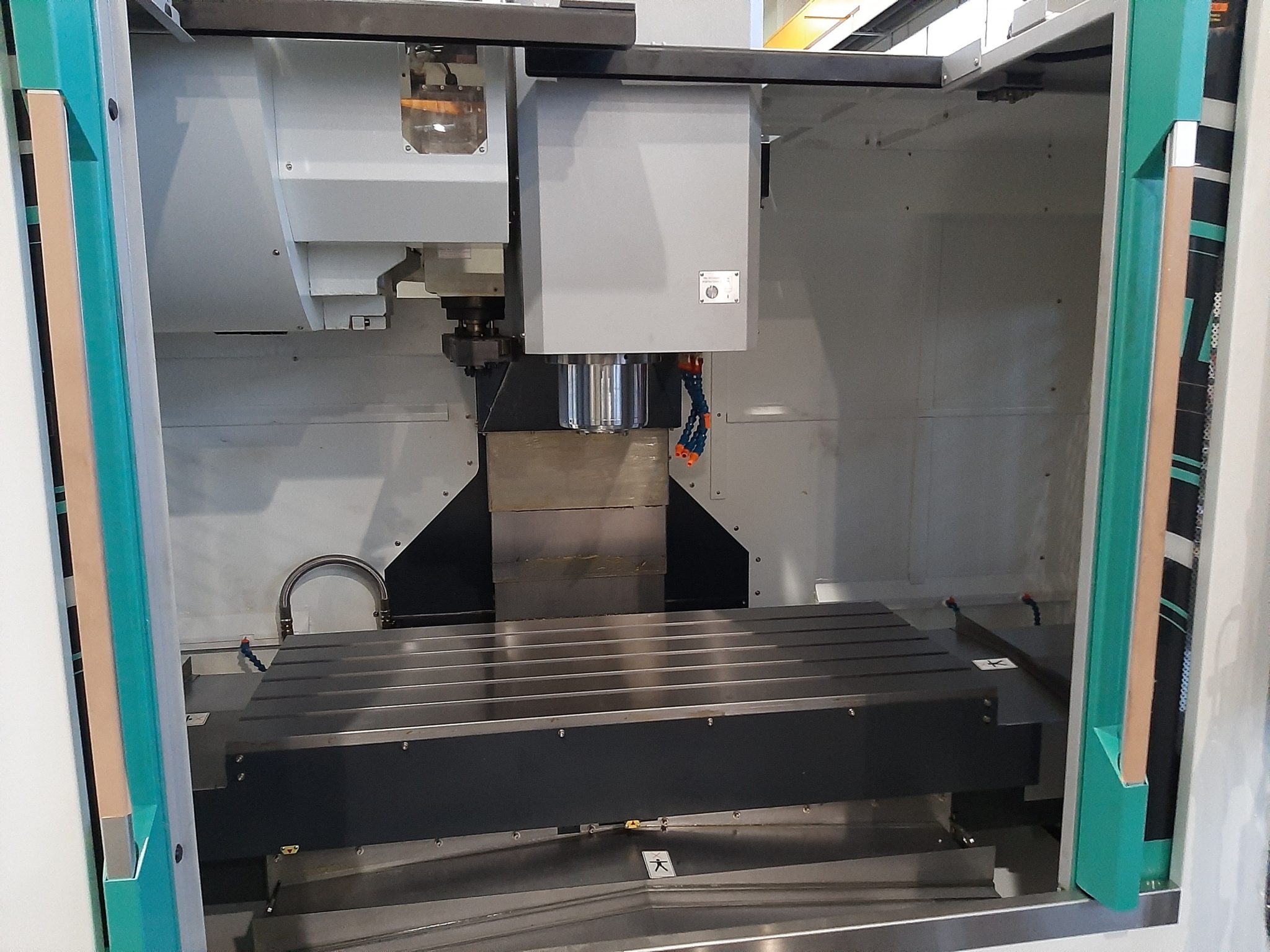

  TAVOLA:

  Superficie: mm 1.500 x 600

  Carico max: kg 1.300

  Cave a “T”: N° 5 – larghezza 18 mm – passo 100 mm

  Altezza piano tavola: mm 860



  MANDRINO:

  Velocità mandrino: giri/min 8.000

  Cono attacco mandrino: BT 50

  Potenza max disponibile S1/S6: kW 15/18.5

  Coppia max disponibile S1/S6: Nm 143/176



  MOVIMENTO ASSI LINEARI:

  Viti a sfere assi X,Y,Z: Viti rettificate a ricircolo di sfere ISO 3 diam. mm 40

  Guide di scorrimento assi X,Y,Z: Guide prismatiche con turcite B

  Lubrificazione: Sistema progressivo automatico a olio



  MAGAZZINO UTENSILI:

  Magazzino utensili: posti 30

  Tipo magazzino: A disco bidirezionale

  Selezione degli utensili: RANDOM

  Tipo scambiatore utensili: Braccio a doppia pinza



  DATI GENERALI:

  Peso: kg 8.000 circa

  Dimensioni d’ingombro: mm 3.600 x 2.290 x 2.700 h



  Macchina completa di:

  • Volantino elettronico remotato
  • Alta pressione attraverso il mandrino 30 bar con sistema di filtraggio
  • Maschiatura rigida sincronizzata
  • Separatore olio
  • Scambiatore di calore impianto elettrico a tenuta stagna
  • Lampada illuminazione interna
  • Lampada segnalazione 3 colori
  • Trasformatore
  • 2 coclee lungo l’asse Y
  • Pistola lavaggio

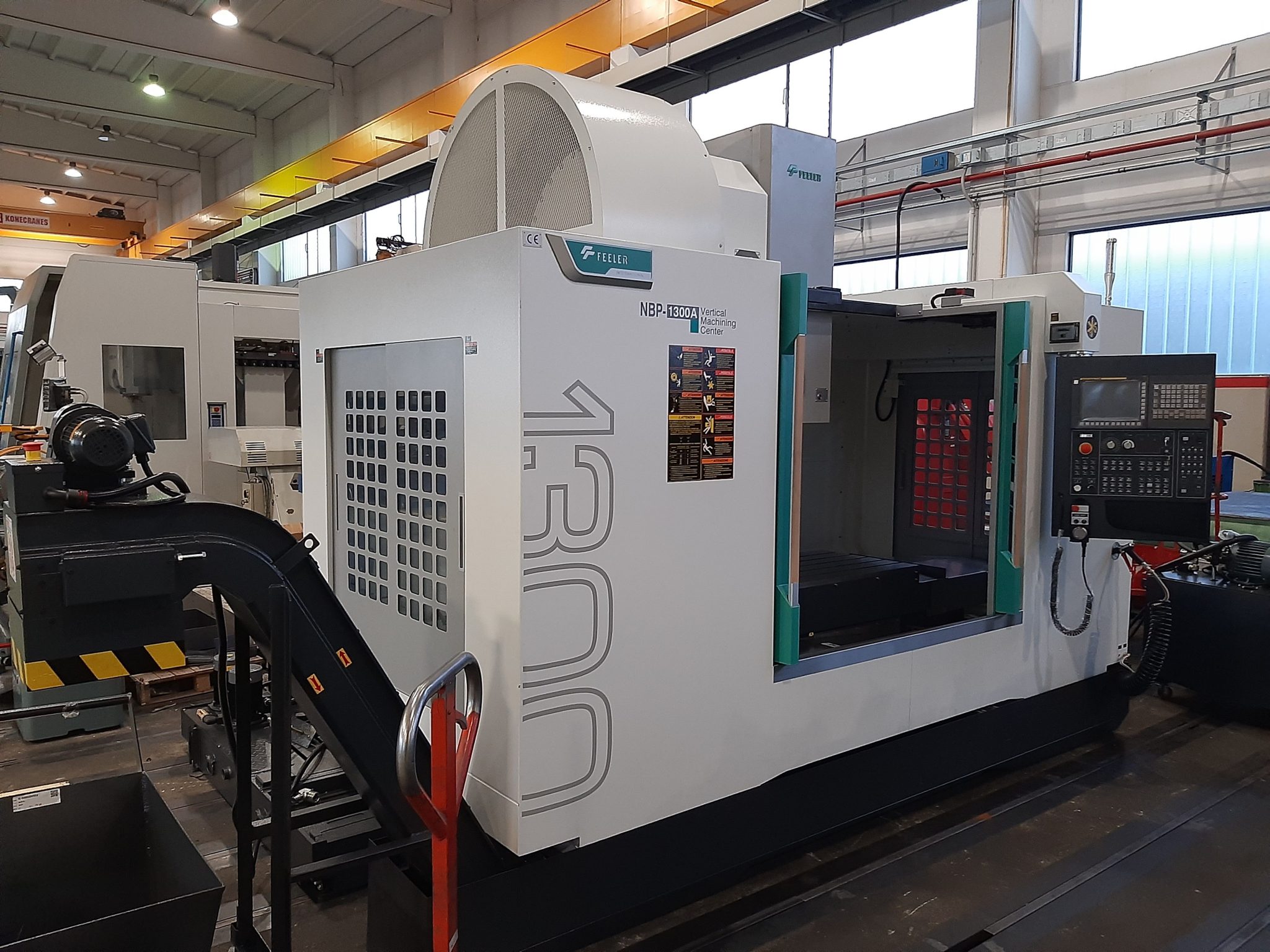

  • Convogliatore trucioli
  • Manuali d’istruzione e dichiarazione CE

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
