Specifiche tecniche
SPECIFICHE TECNICHE:

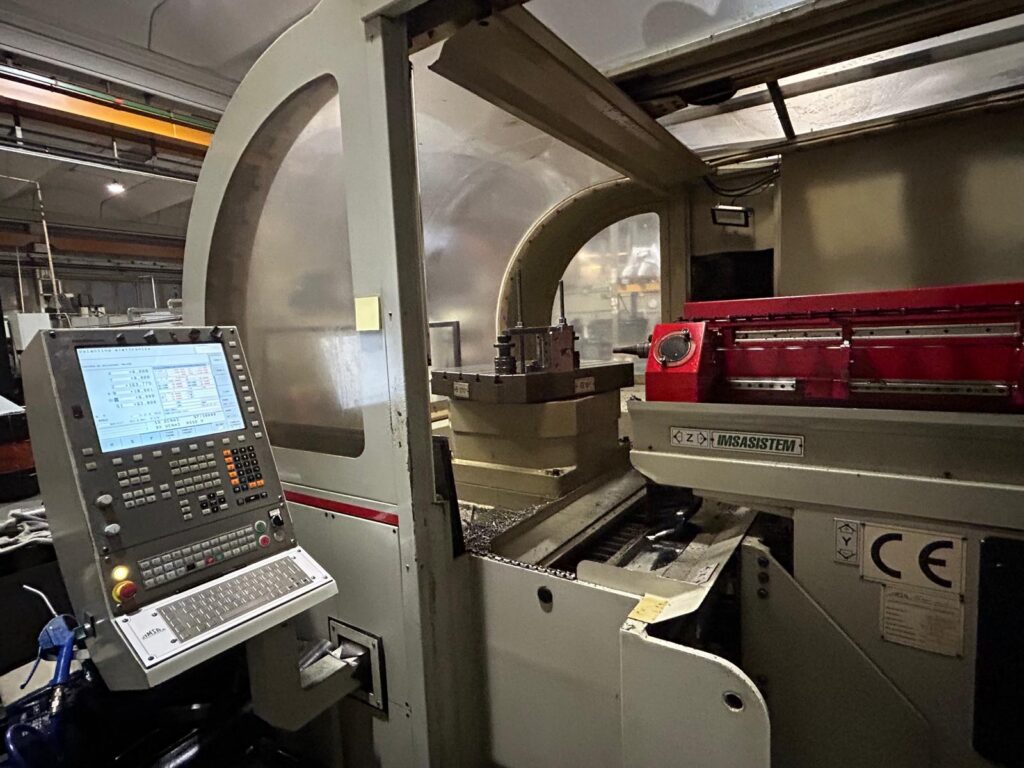

CNC HEIDENHAIN 530

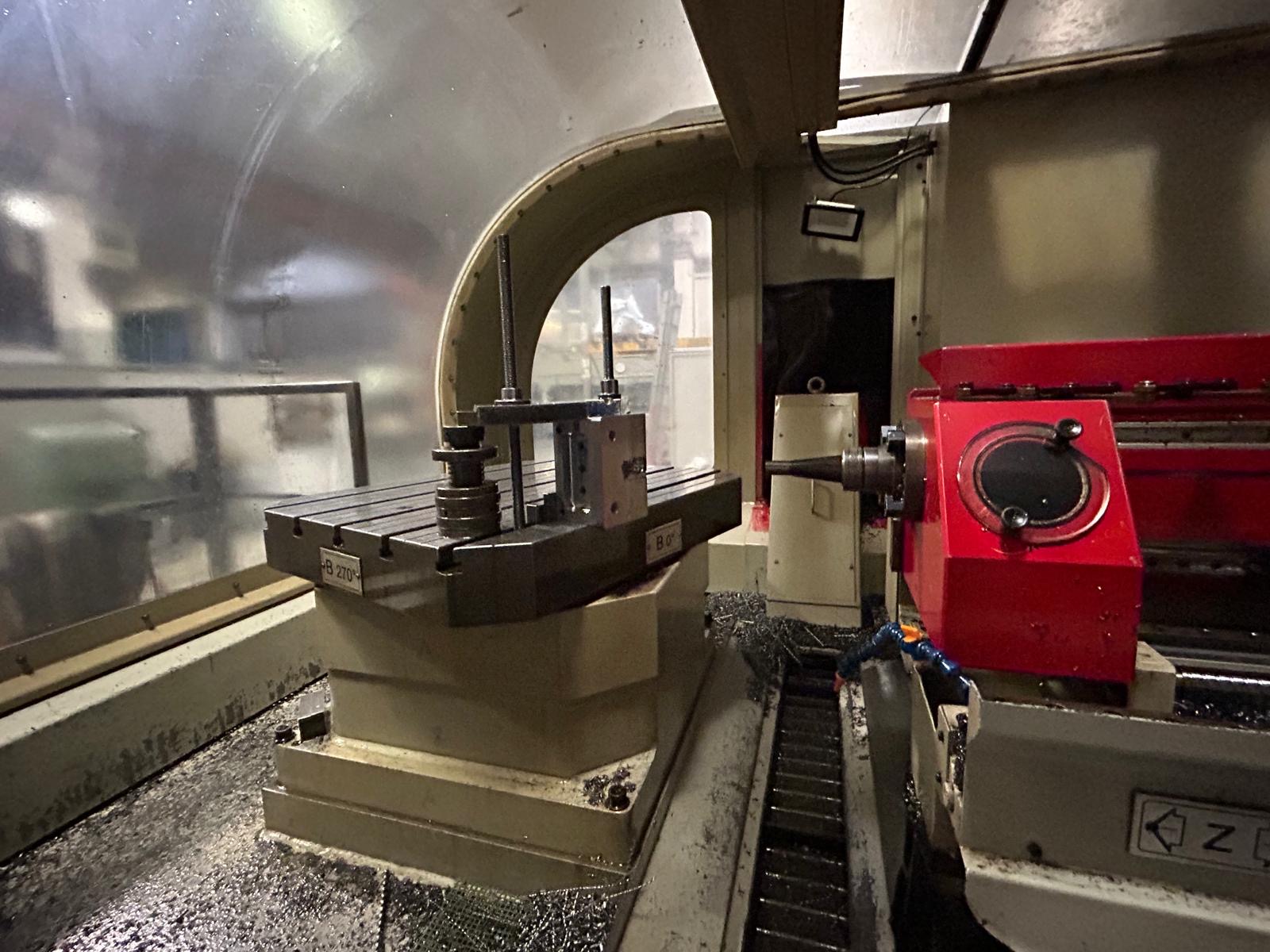

TAVOLA ROTANTE:
Superficie di lavoro: mm 800 x 900
Cave a T di staffaggio (quantità x larghezza): mm 4 x 18
Massimo carico ammesso (pezzo in rotazione): kg 4.500
Massimo carico ammesso (pezzo fermo): kg 6.000
CORSE ASSI – AREA DI LAVORO:
Trasversale – foratura profonda asse V: mm 1.000
Longitudinale asse X: mm 900
Verticale asse Y: mm 400
Auto accostamento pezzo asse Z: mm 300
AVANZAMENTI:
Rapidi assi X, Y, Z: mm/min 10.000
CARATTERISTICHE DI LAVORO NELLA FORATURA CON PUNTE A “CANNONE”:
Profondità massimo foratura: mm 1.000
Velocità rotazione mandrino foratura profonda: giri/min 6.000
Sezione di foratura, dal pieno – minimo Ø punta: mm 4
Sezione di foratura, dal pieno – massimo Ø punta: mm 25
CARATTERISTICHE DI LAVORO DEL MANDRINO DI FRESATURA:
Velocità di rotazione massima: giri/min 6.000
Filettatura massimo (su acciaio tipo C40): M 20
Escursione massima cannotto (asse Z): mm 300
DIMENSIONI:
Misure di ingombro: mm 3.300 x 3.600
Altezza: mm 2.200
Peso totale: kg 6.500
Macchina completa di:
- Manuali d’istruzione e dichiarazione CE
Anno: 2013
