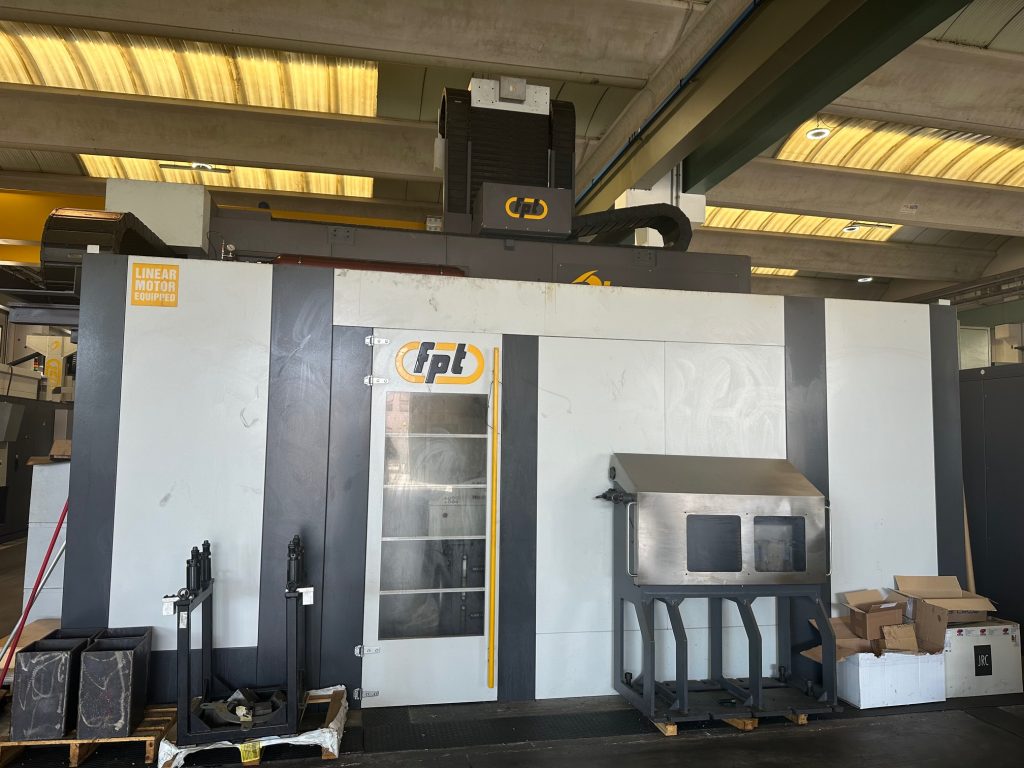

FRESATRICE A PORTALE A 5 ASSI AD ALTA VELOCITA’ FPT DINOMAX 2

SPECIFICHE TECNICHE:
CNC Heidenhain iTNC 640

CAMPO DI LAVORO

Corsa asse X longitudinale: mm 6.000

Corsa asse Y trasversale: mm 2.700

Corsa asse Z verticale: mm 1.500

Velocità massima con assi interpolanti: m/min 50

PIANO DI LAVORO

Dimensioni: mm 6.000 x 3.000

Altezza: mm 300

Portata: T/m2 15

Scanalature a T per il fissaggio dei pezzi mm 28 DIN 650 (H12), completo di livellatori. Direzione delle cave a T parallela al movimento asse Y.

TESTA UNIVERSALE POSIZIONAMENTO CONTINUO PORTA ELETTROMANDRINO

Testa universale automatica indexata a 360.000 posizioni (ogni 0,001°). Il movimento di rotazione è comandato da motori direct drive e controllato dal CNC come asse di posizionamento. Bloccaggio automatico dell’utensile. Permette un sottosquadra di 10°. Sistema di raffreddamento interno dei cuscinetti e dei motori assi.

Ampiezza di rotazione asse C: +/- 270°

Ampiezza di rotazione asse A: +/- 185°

Velocità massima di rotazione assi: rpm 30

Massima coppia disponibile in lavoro assi A/C: Nm 450

Coppia di bloccaggio assi: Nm 1.400

Potenza disponibile al mandrino (S1/S6): kW 22/33

Coppia disponibile al mandrino (S1/S6): Nm 84/128

Velocità massima di rotazione del mandrino: Rpm 22.000

Regime di rotazione a potenza costante: Rpm da 3.000 a 18.000

Regime di rotazione a coppia costante: Rpm da 10 a 3.000

Attacco utensile: HSK – A63 DIN 69893

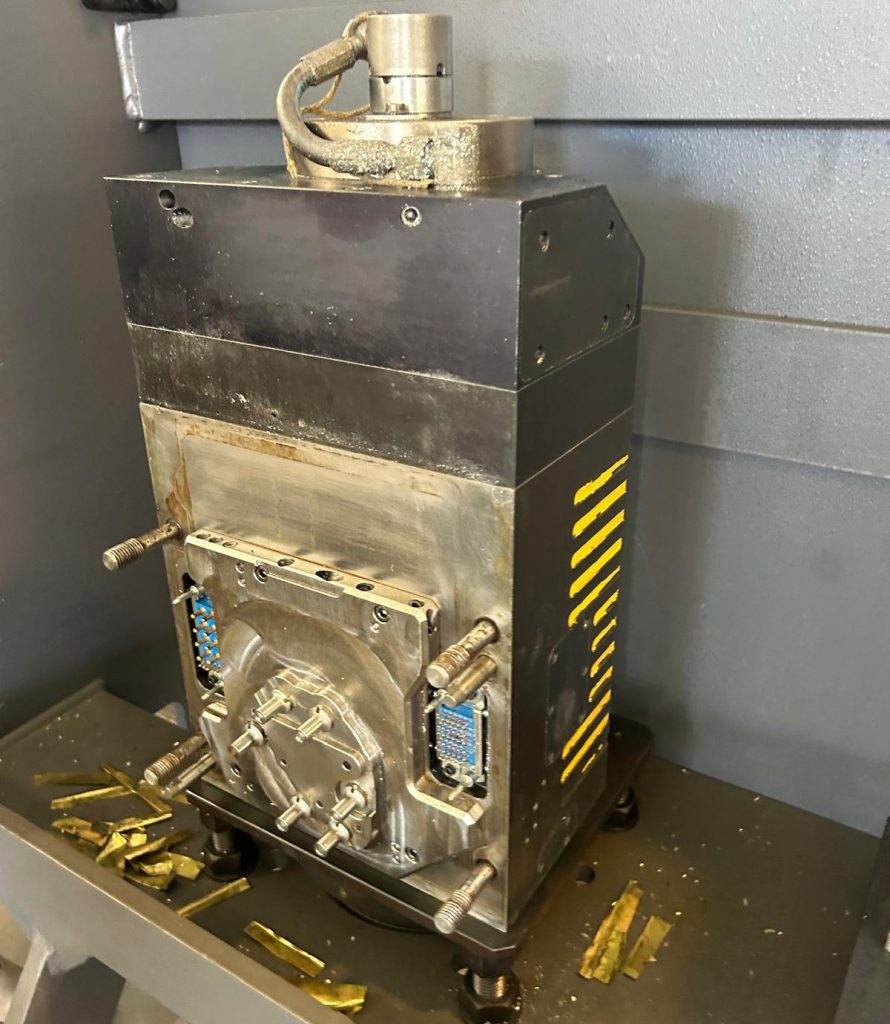

ELETTROMANDRINO HSK – A100 CON SISTEMA DI SOSTITUZIONE SEMI – AUTOMATICA:

Potenza disponibile al mandrino (S1/S6): kW 37/43

Coppia disponibile al mandrino (S1/S6): Nm 140/165

Velocità massima di rotazione del mandrino: Rpm 12.000

Regime di rotazione a potenza costante: Rpm da 2.500 a 12.000

Regime di rotazione a coppia costante: Rpm da 10 a 2.500

Attacco utensile: HSK – A100 DIN 69893

MAGAZZINO UTENSILE A CATENA 55 POSTI, HSK – A100 / HSK – A63:

Magazzino a catena fisso a terra posto sulla parte posteriore della macchina, carenato per la protezione dell’operatore, con braccio per il cambio dell’utensile in posizione verticale e con preparazione automatica dell’utensile. Gestione a “posto fisso”.

Bloccaggio assi a comando idraulico

Utensili totali: N. 55

Tipo di utensili: HSK-A63 DIN 69893

Utensili: N. 30

Diametro max. utensile: mm 90

Diametro max. utensile con posti adiacenti liberi: mm 160

Lunghezza max utensile: mm 300

Peso max utensile: kg 10

Tipo di utensili: HSK-A100 DIN 69893

Utensili: N. 25

Diametro max. utensile: mm 100

Diametro max. utensile con posti adiacenti liberi: mm 160

Lunghezza max utensile: mm 450

Peso max utensile: kg 20

ALLACCIAMENTI RICHIESTI:

Massima potenza installata: kVA 177

Massima corrente richiesta: A 235

Anno di costruzione: 2018

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
