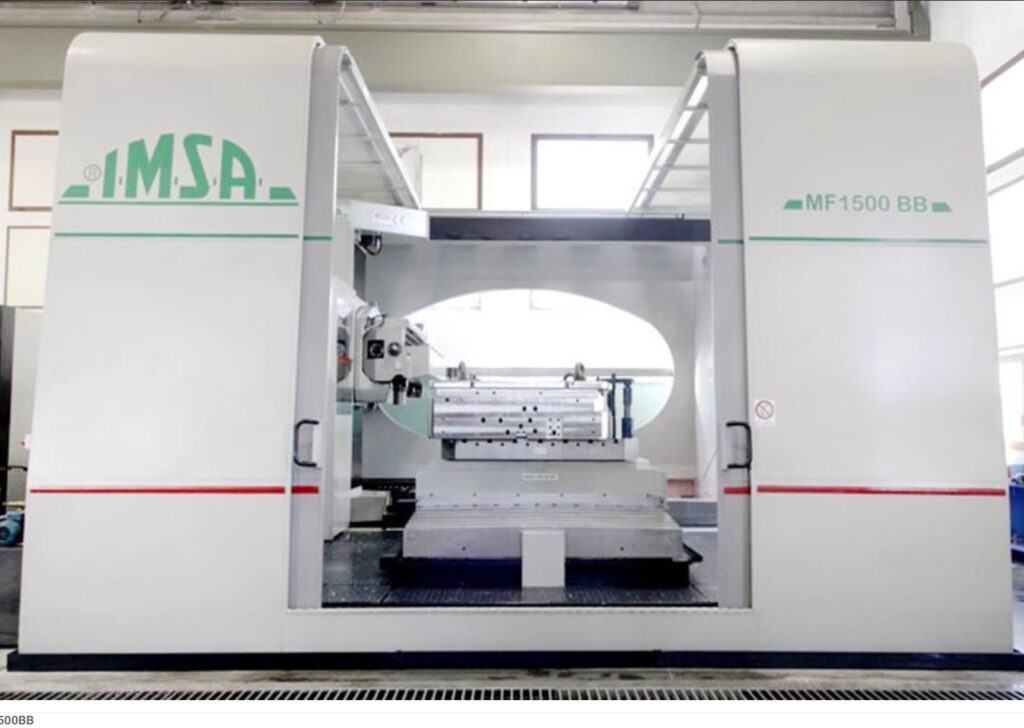

MACCHINA DI FORATURA PROFONDA E FRESATURA IMSA MF 1500 BB

CNC SELCA 4040 DH

Profondità di foratura massima in ciclo unico asse V: mm 1.500

Montante, movimento longitudinale asse X: mm 3.250

Movimento verticale asse Y: mm 1.500

Slitta di foratura, movimento appoggio pezzo asse W: mm 500

Altezza massima pezzo: mm 2.400

Tavola di staffaggio e movimento avvicinamento pezzo asse U: mm 1.000

Risoluzione radiale controllata, asse B: div/gir 360.000

Tavola di staffaggio, dimensione piano rotante: mm 1.600 x 1.800

Tavola di staffaggio, portata max con ‘pezzo rotante’: kg 20.000

Cave di staffaggio tipo standard: mm 22

Diametro di foratura del pieno minimo – massimo: mm 5 – 50

Avanzamento rapidi, velocità regolabile max mm/min 8.000

Mandrino di foratura, rotazione, velocità regolabile giri/min 1 – 4.200

Potenza motore mandrino di foratura: kW 15

Attacco punte a cannone; codolo per punta Ø<6mm: mm Ø 10 x 40

Attacco punte a cannone; codolo per punta 6mm<Ø25mm: mm Ø 40 x 70

Dimensione e pesi

Larghezza x Lunghezza x Altezza MF 1500 BB mm 5.900 x 7.600 x 3.850

Massa complessiva: kg 42.000

Vasca dell’olio, caqpacità lt 600 – 1200

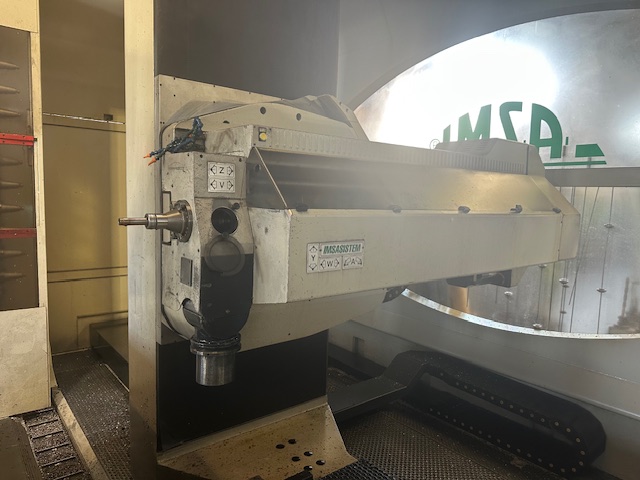

BRANDEGGIO della slitta di lavoro

Inclinazione verticale minima / massima – asse A gradi +20° / -20°

Risoluzione radiale continua controllata gradi 0,001°

TESTA di fresatura – filettatura attacco ISO 50

Corsa di lavoro orizzontale max – assi Z + W mm 1000

Montante, movimento longitudinale – asse X mm 3.250

Slitta di foratura, movimento verticale – asse Y mm 1.500

Rotazione mandrino, velocità regolabile max giri/min 2.500

Potenza al mandrino, in classe S1 kW 17

Coppia massima al mandrino Nm 680

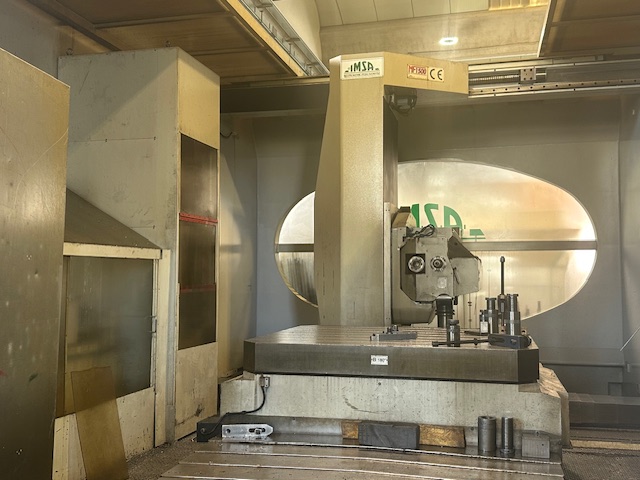

TAVOLA di staffaggio ROTO – TRASLANTI

Superficie piano di staffaggio max mm 2.000 x 2.000

Corsa traslante orizzontale max – asse U mm 1.000

Risoluzione radiale ‘in continua’ controllata gradi 0,001°

Portata del pezzo rotante in asse max. rotante Kg 35.000

Cave di staffaggio tipo standard mm 22

Anno di costruzione: 2006

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
