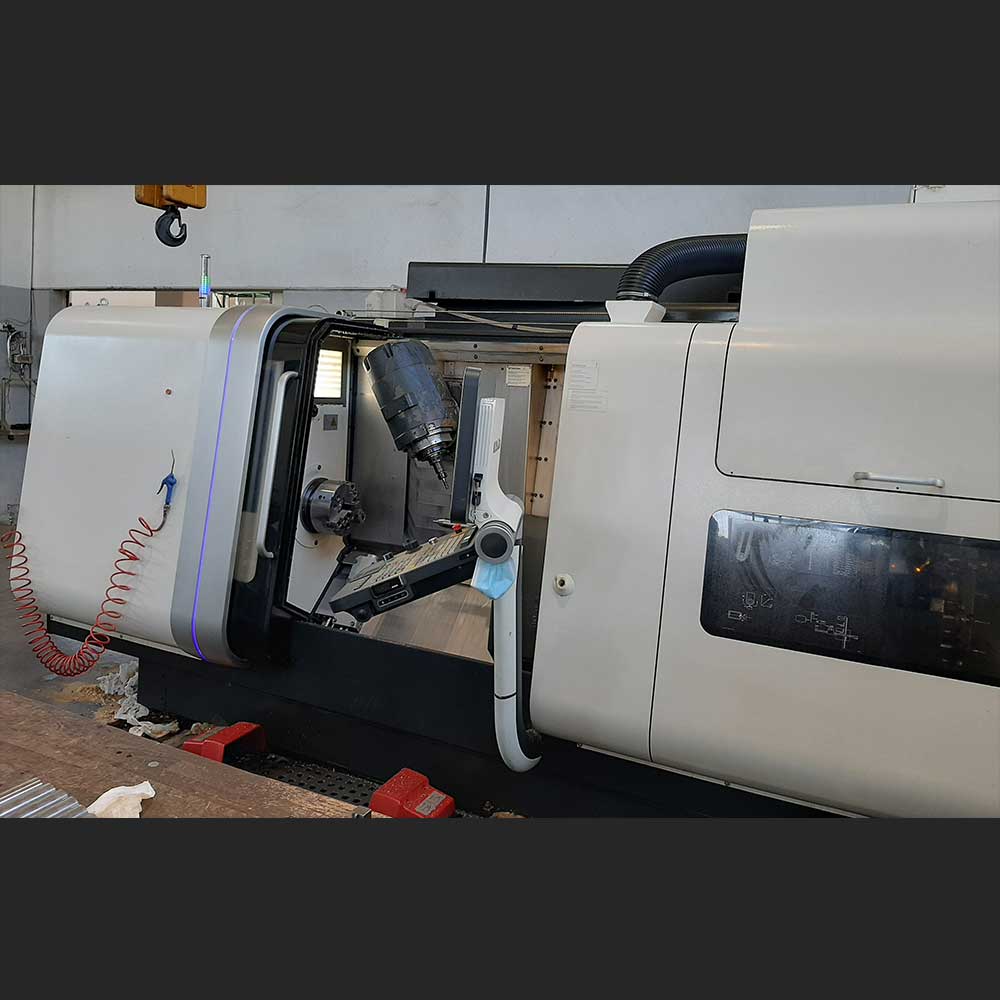

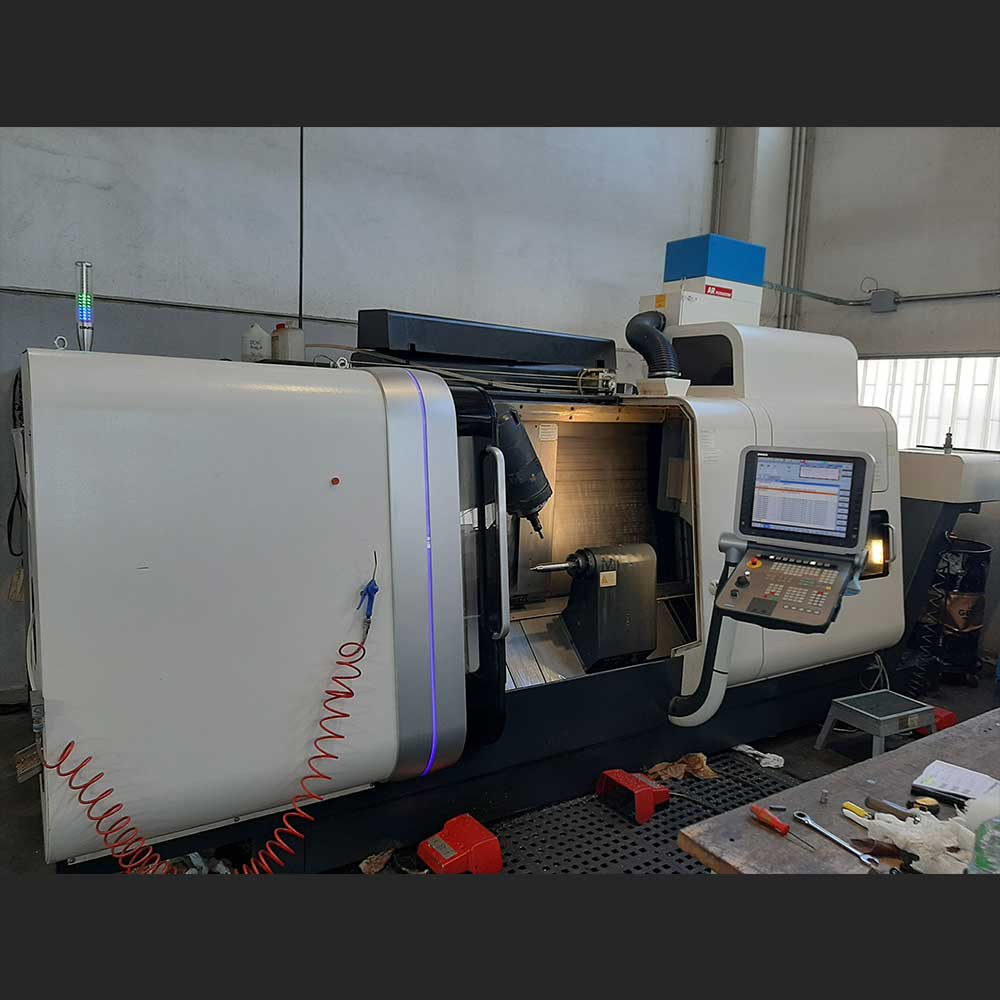

TORNIO MULTITASKING DMG CTX BETA 1250 TC

SPECIFICHE TECNICHE:

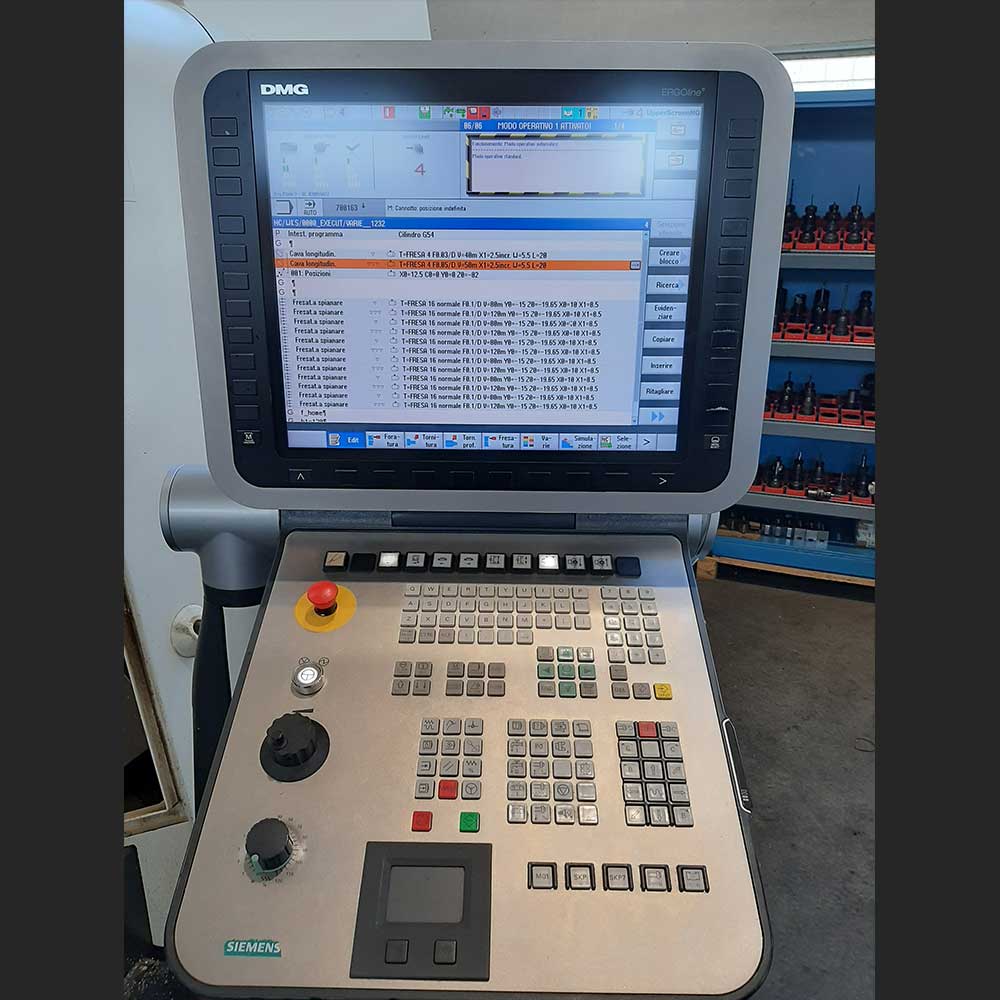

CNC Siemens SINUMERIK 840D SL con Shop Turn



AREA DI LAVORO:

Diametro su banco:                                               mm 500

Diametro max su slitta:                                       mm 500

Diametro max tornibile:                                      mm 390

Distanza tra le punte:                                           mm 1.425

Max lunghezza tornibile:                                     mm 1.210

Corsa asse X:                                                         mm 450

Corsa asse Y:                                                          mm 200

Corsa asse Z:                                                         mm 1.300

Corsa asse B:                                                         ° 220



MANDRINO:

Naso mandrino:                                                     mm 170h5

Diametro autocentrante:                                     mm 250

Capacità barra:                                                      mm 65

Diametro foro mandrino:                                     mm 87

Potenza max mandrino 100/40% ED:             kW 25

Giri mandrino:                                                      giri/min 5.000

Coppia asse C1:                                                     Nm 380

Peso max tra le punte:                                        kg 500



SLITTA:

Rapido assi X/Y/Z:                                                mm 30/30/30

Spinta assi X/Y/Z 100% ED:                              kN 7,5/4,5/7,5

Spinta assi X/Y/Z 40% ED:                                kN 9/6/9

Sistema di misura assi X/Y/Z:                           riga ottica assoluta



MANDRINO UTENSILI:

Attacco utensili:                                                    Capto C6

Giri max mandrino:                                               giri/min 12.000

Potenza max 100/40% ED:                                kW 13,2/22

Coppia max 100/40% ED:                                  Nm 60/100

Angolo di indexaggio:                                          Grad 0,001



ASSE B:

Rapido asse B:                                                        U/min 70

Coppia asse B:                                                       Nm 614

Sistema di misura:                                                Incrementale con zeri di riferimento codificati

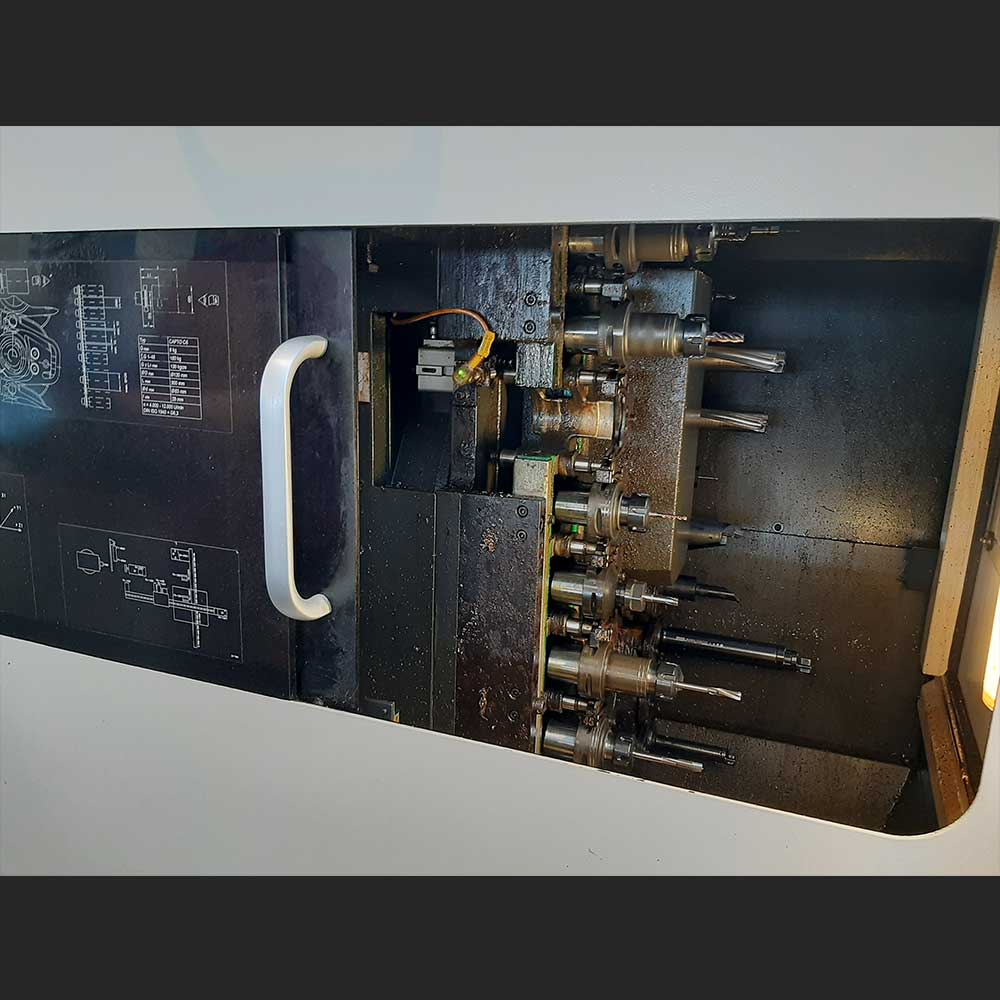

MAGAZZINO UTENSILI A CATENA:

N° utensili:                                                             48

Pinza doppia meccanica:                                     NC

Peso max utensili:                                                kg 8

Lunghezza standard dell’utensile:                    mm 300

Diametro standard dell’utensile:                       mm 80

Diametro max dell’utensile:                               mm 120

Tempo cambio utensile G1/G2:                         s 1,3/2,6

Peso max tra le punte:                                        kg 500



CONTROPUNTA:

Corsa contropunta:                                               mm 1.200

Spinta max contropunta:                                     daN 1.400

Cono Morse:                                                           MK 5

Rapido asse Z3:                                                     m/min 4



DIMENSIONI:

Dimensioni:                                                            mm 5.986 x 2.670 x 2.335

Peso:                                                                       kg 9.800



Macchina completa di:

  • Contropunta
  • Alta pressione attraverso il mandrino
  • Vasca refrigerante con filtro a carta
  • Pistola refrigerante a spruzzo
  • Manuali d’istruzione



Anno di costruzione: 2010

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
