SPECIFICHE TECNICHE:

Altezza punte: mm 225

Distanza nominale tra le punte: mm 1000

Foro mandrino: mm 52

Naso mandrino: Cam-Lock 6’’

Bussola riduzione per mandrino: CM 5

Diametro cuscinetto anteriore: mm 85

Diametro cuscinetto posteriore: mm 70

Volteggio max sul banco: mm 455

Diam. Max tornibile sulla slitta trasversale: mm 265

Diam. Max sfacciabile con porta utensili CMT: mm 410

Corsa slitta trasversale: mm 230

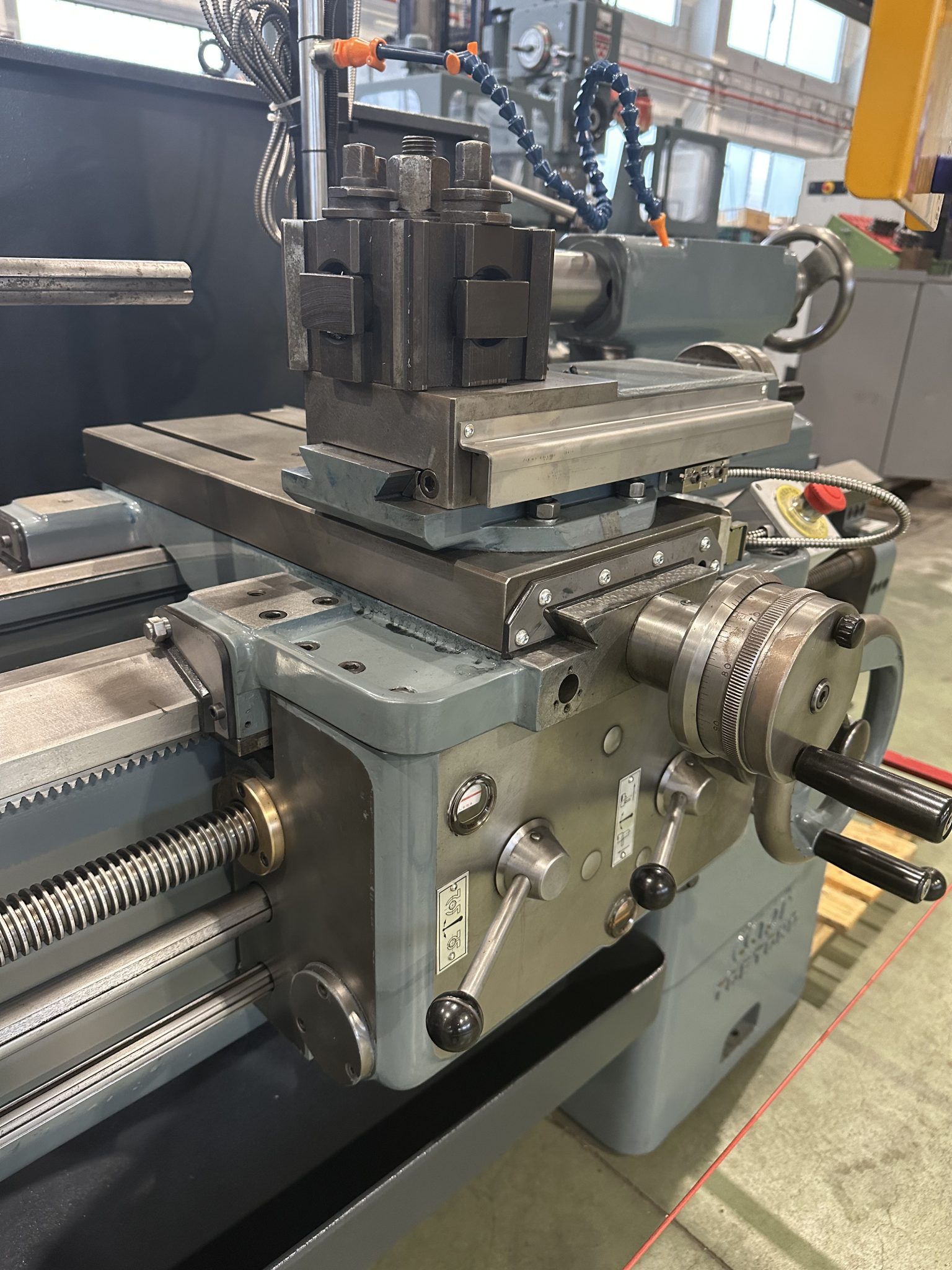

Corsa carrellino portautensili: mm 170

Larghezza banco: mm 330

Distanza fine incavo naso mandrino: mm 250

Volteggio max nell’incavo: mm 660

Campo lavoro lunetta fissa: mm da 10 a 185

Campo lavoro lunetta mobile: mm da 16 a 105

Diam. cannotto controtesta: mm 68

Corsa cannotto: mm 200

Cono della contropunta: C.M. 5

Velocità mandrino: n. 16

Gamma velocità rotazione mandrino: giri/min 35 ÷ 1.500

Avanzamenti di lavoro senza cambio ingranaggi: n. 28

Avanzamenti longitudinali: Da 0,06 a 0,84

Avanzamenti trasversali: Da 0,03 a 0,042

Passi a filettare utili senza cambio ingranaggi:

Metrico: mm da 0,5 a 28

Modulo: da 0,25 a 14

Whitworth: da 1 a 56

Diametral pitch: da 2 a 112

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
