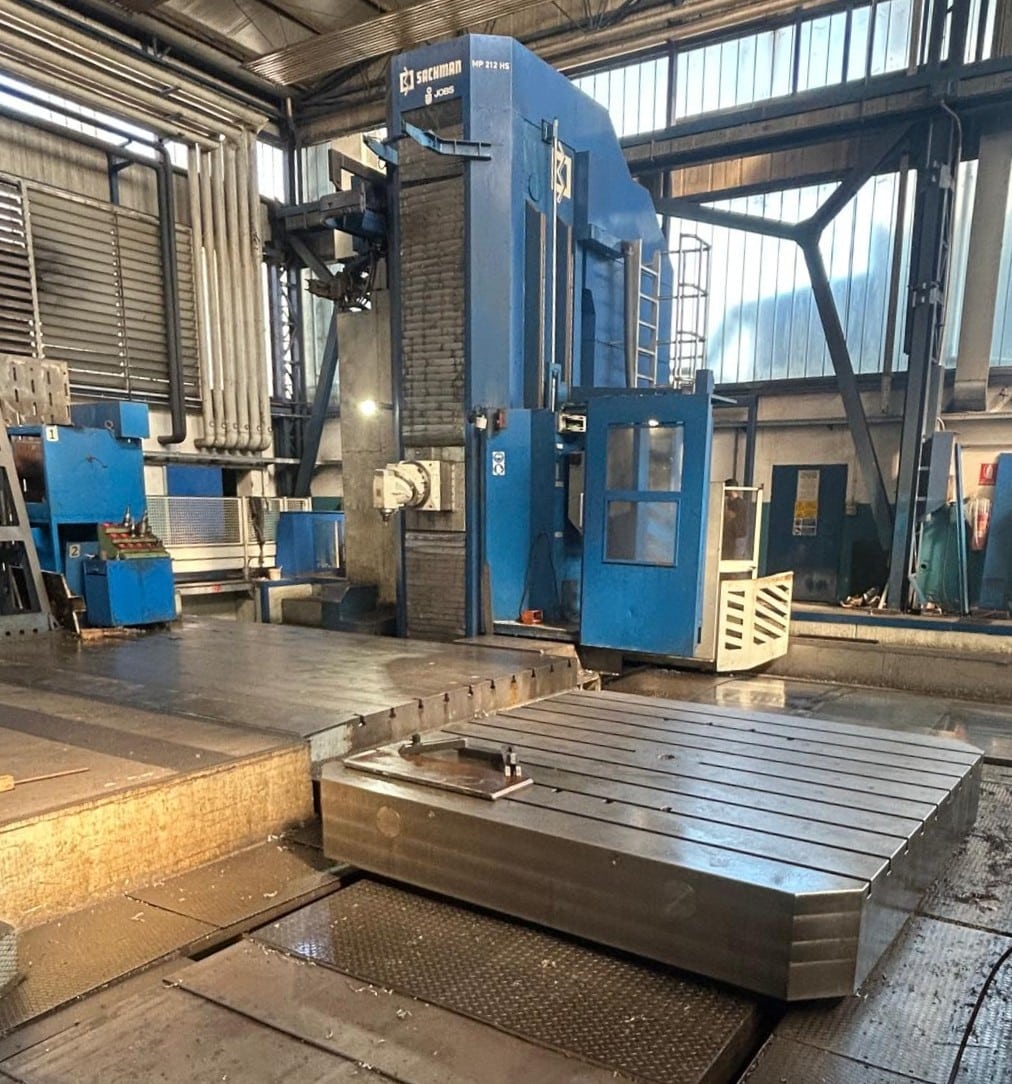

Specifiche tecniche
Anno di costruzione: 2009
CNC SIEMENS 840 D
CAMPO DI LAVORO
Corsa longitudinale X: mm 16.000
Corsa trasversale Z: mm 1.600
Corsa verticale Y: mm 4.000
Velocità di rapido assi: m/min 30
Accelerazione assi: m/s2 2
Spinta massima su assi: N 16.000
PIANI DI LAVORO
Nr.2 piani stolle: mm 7.792 x 3.190
Tavola rototraslante: mm 3.000 x 2.992
Corsa trasversale tavola rototraslante: mm 2.500
Portanta max in centro tavola: Ton 60
MANDRINO
Cono utensile: ISO 50 DIN 69871
Numero giri mandrino: giri/min 5.000
Potenza in S1: kW 37
Potenza in S6: kW 56
Coppia max in S1: Nm 1.295
Coppia max in S6: Nm 1.963
Gamma bassa utilizzabile: giri/min da 0 a 1.145
Gamma alta utilizzabile: giri/min da 1.145 a 5.000
TESTA BIROTATIVA KOSMO 3
Precisione di posizionamento: ± 0,002 °
Coppia max sul piano posteriore: Nm 15.600
Coppia max sul piano anteriore: Nm 11.000
Lubrificazione e raffreddamento: a ricircolo forzato di olio
Peso: kg 450
Macchina completa di:
- Tavola rototraslante Rueckle mm 3000 x 2992, corsa trasversale mm 2500, portata max. in centro tavola 60 Ton, soluzione con doppio pignone precaricato;
- Denominazione asse verticale come Y ed asse trasversale come Z;
- Volantino elettronico remotato;
- Testa automatica universale birotativa “KOSMO 3 5000”, 5000 giri/1’, ISO50, indexaggio 0,02° piano anteriore, asse C in continuo (bloccaggio idraulico) e dentatura Hirt ad 1° sul piano posteriore, lubrificazione a ricircolo di olio;
- Prolunga orizzontale diametro mm 200, Lunghezza mm 600, 4000 giri/min., cono ISO50, asse C in continuo (bloccaggio idraulico) e dentatura Hirt ad 1°;
- Piattaforma continua (asse C) per futura installazione di testa a 2 assi in continuo;
- Cambio teste automatico per teste come sopra descritte (Kosmo, prolunga orizzontale e predisposizione testa in continua);
- Magazzino teste per 2 teste (Kosmo + prolunga);
- Condizionatore in armadio elettrico;
- Evacuatore di trucioli a nastro lungo asse X più trasportatore trasversale, con serbatoio e pompa per il liquido refrigerante;
- Refrigerante alta pressione 40 bar attraverso il mandrino con vasca e sistema di filtraggio con filtro carta, DIN 69871 tipo B;
- Magazzino utensili a catena con 80 posti “MAC80”, ISO50, con cambio utensile sia in orizzontale che in verticale (lunghezza max. utensili 400 mm, peso max. utensili 20 kg);
- Soffio d’aria attraverso ugello esterno al mandrino;
- Presetting laser Renishaw NC4;
- Tastatore Renishaw RMP60;
- Cabina operatore mobile asse verticale e asse orizzontale;
- Manuali d’istruzione e dichiarazione CE.
