SPECIFICHE TECNICHE:

TESTA

• Potenza motore: kW 4
• Cono mandrino: ISO 40
• Corsa automatica e manuale mandrino: mm 150
• Diametro canotto: mm 110
• N° 3 avanzamenti automatici mandrino: 0,035 – 0,15 mm/giro
• Rotazione testa nel piano verticale: (18)40-3000 giri al minuto
• Distanza min/max tra naso mandrino e tavola: mm 135–560
• Distanza min/max tra asse mandrino e guide montante: mm 225–560
• Corsa slittone: mm 335
• Rotazione slittone nel piano orizzontale: 360°

MANDRINO ORIZZONTALE

• Cono mandrino: ISO 50
• N° 18 velocità di rotazione: 25-1500 giri al minuto
• Distanza min/max tra asse mandrino e piano tavola: mm 15-440

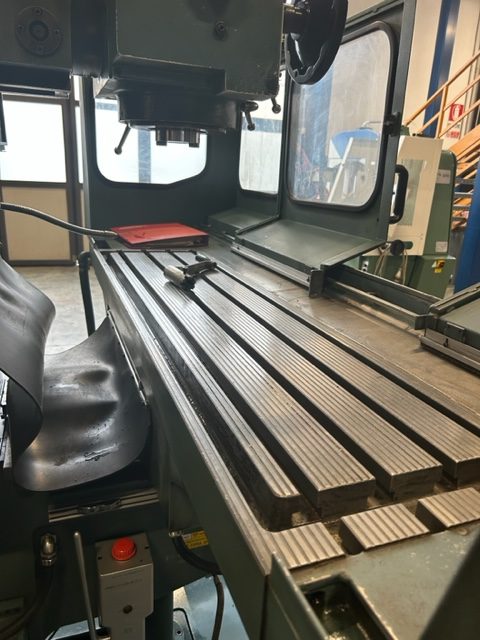

TAVOLA

• Superficie di lavoro: 1400×350 mm
• N° 4 cave a T, larghezza per interasse: mm 18×80
• Carico max sulla tavola: kg 700

CAPACITA’ DI LAVORO

• Corsa longitudinale automatica (manuale): mm 980 (1000)
• Corsa trasversale automatica (manuale): mm 380 (400)
• Corsa verticale automatica (manuale): mm 425 (445)

AVANZAMENTI

• Potenza motore: kW 1,1
• Rapidi longitudinali e trasversali: 2000 mm al minuto
• Rapidi verticali: 1000 mm al minuto

DIMENSIONI – PESO – POTENZA

• Lunghezza x larghezza x altezza: mt 2,9 x 2,1 x 2,9
• Peso netto approssimativo: kg 3200
• Totale potenza installata: kW 10

MACCHINA COMPLETA DI:

• Visualizzatore di quote 3 assi
• Avvitatore pneumatico presa utensile su entrambi i mandrini
• Mandrineria varia

• Anno di costruzione: 1996
• Completa di manuali d’uso e manutenzione e dichiarazione di conformità CE

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
