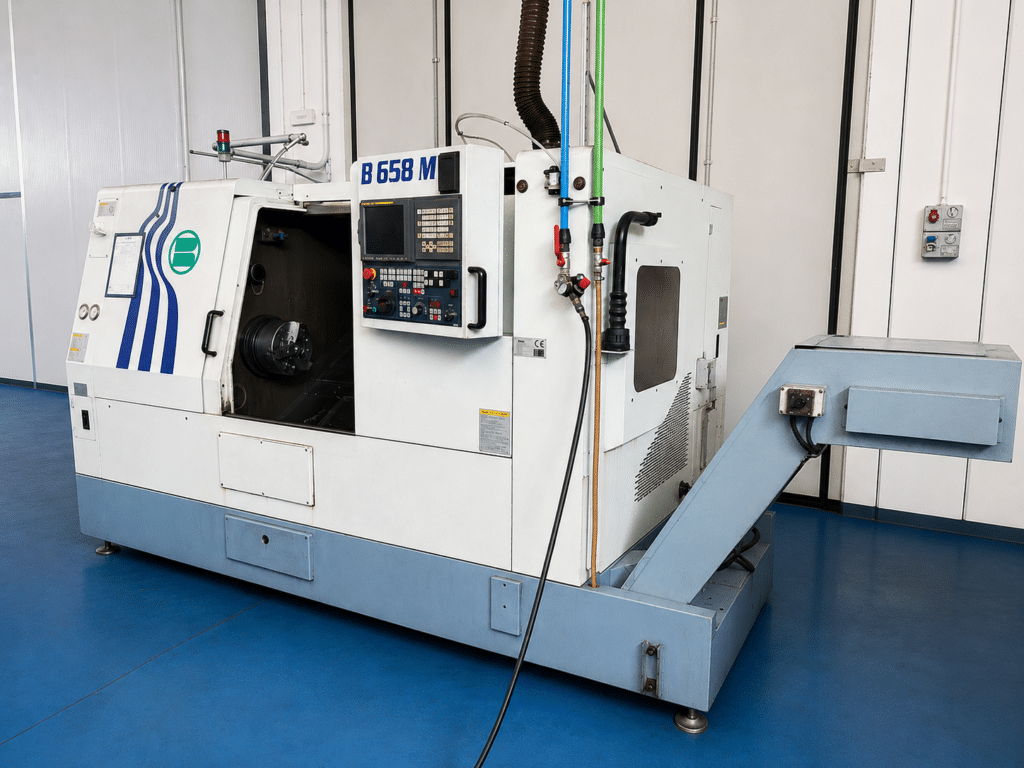

Specifiche tecniche
CNC Fanuc 18i – T
CAPACITA’:
Max diametro lavorabile da barra: mm 80
Max diametro lavorabile: mm 490
Max lunghezza lavorabile: mm 670
Max diametro rotante: mm 600
MANDRINO PRINCIPALE:
Velocità massima di rotazione: 3500 giri/min
Naso mandrino: ASA 8’’
Foro mandrino: mm 91
Diametro interno cuscinetti: mm 140
Diametro autocentrante: mm 315
Potenza motore: kW 22
Coppia massima: Nm 539
TORRETTA:
Numero di posizioni: N° 12
Stelo utensile per esterno: mm 20 x 20 x 25 x 25
Stelo utensile per interno: mm 32 – 40 – 50
Tempo rotazione (1pos) 0,15
UTENSILI MOTORIZZATI:
Numero di posizioni: N° 12
Velocità max. di rotazione: giri/min 4.000
Potenza motore: kW 5,5/3,7
ASSI:
Corsa asse X: mm 255
Corsa asse Z: mm 670
Rapido asse X: m/min 20
Rapido asse Z: m/min 24
CONTROPUNTA:
Cono della contropunta: CM 5 e 4
Posizionamento automatico asse B: mm 660
Avanzamento rapido asse B: m/min 15
REFRIGERANTE:
Capacità vasca: Lt 250
Portata nominale pompa: Lt/min 120
Potenza motore pompa: kW 0,75
DIMENSIONI-PESO:
Ingombro con trasportatore trucioli: mm 4.450 x 1.900 x 2.100h
Altezza centrino mandrino: mm 1.060
Anno di costruzione: 2002
Macchina completa di:
• Autocentrante Autoblok mm 25
• 6 portautensili fissi da interni
• 5 portautensili fissi da esterni
• 1 Frontale
• 4 Motorizzati assiali + 2 radiali
• Presetting
• Manuali di d’struzione a dichiarazione CE
