Specifiche tecniche

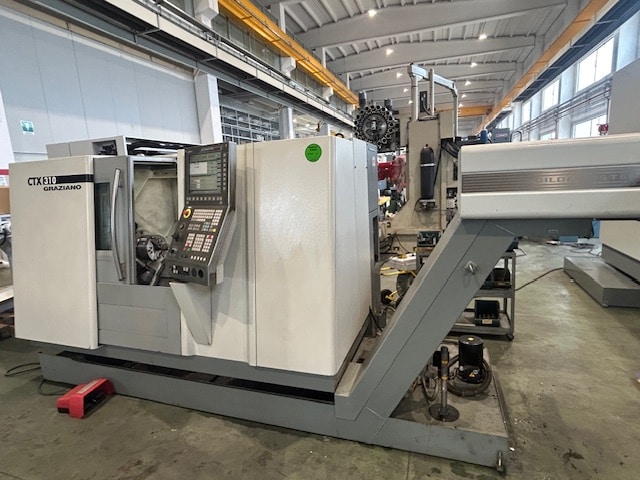

CNC Siemens 840D con ShopTurn
Area di lavoro
Max diametro volteggio su banco 500 mm
Diametro volteggio su slitta X 375 mm
Diametro max tornibile 246 mm
Max lunghezza tornibile 445 mm
Diametro autocentrante 210 mm
Capacità barra 65 mm
Corsa trasversale (X) 213 mm
Corsa longitudinale (Z) 450 mm
Avanzamenti
Rapido asse X/Z 24/30 m/min
Mandrino principale
Naso mandrino (flangia piatta) 140 h5 mm
Diametro interno cuscinetto anteriore 100 mm
Potenza motore mandrino (40/100% ED) 16/12 kW
Coppia (40/100% ED) 153/115 Nm
Velocità mandrino 25 – 6000 g/min

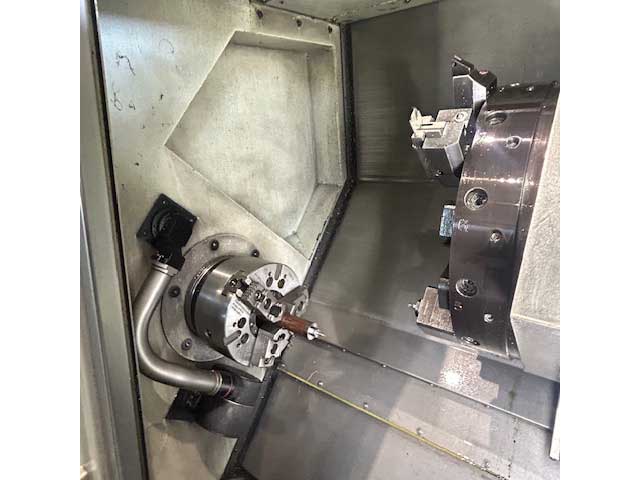

Torretta portautensili
Numero stazioni utensili 12
Di cui motorizzate 12
Diametro codolo (a norme DIN 69880) 30 mm
Potenza motore (40% ED) 9 kW
Coppia max (40% ED) 20 Nm
Velocità max. 4500 min-1
Contropunta
Corsa contropunta, automatica 450 mm
Attacco cuspide CM 4
Spinta contropunta, max 400 daN
Anno di costruzione 2008
Macchina completa di:
- Evacuatore trucioli
- Predisposizione per aspiratore fumi
- Svariati portautensili fissi e motorizzati
- Manuali d’istruzione e dichiarazione CE
