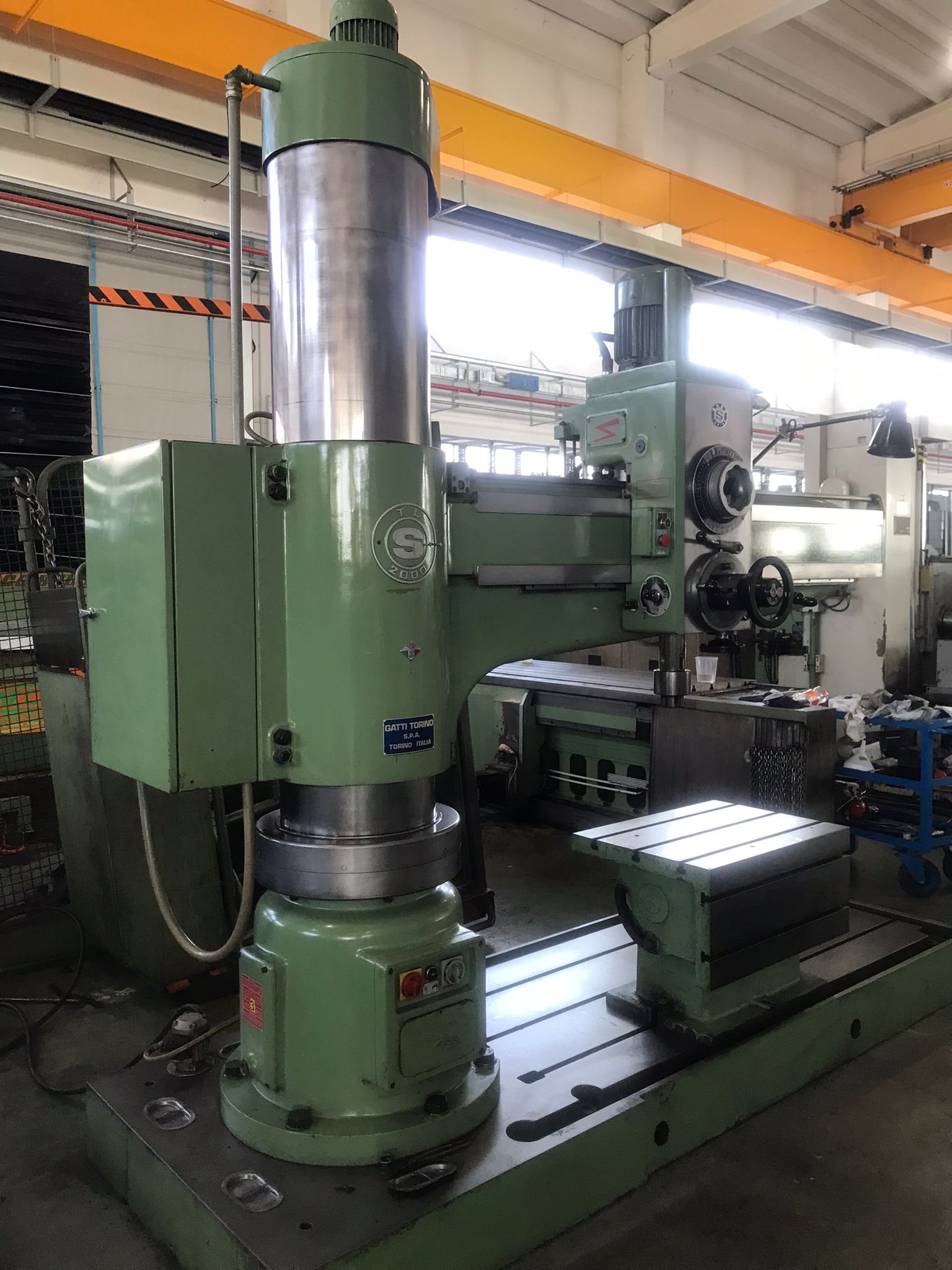

SPECIFICHE TECNICHE:
MACCHINA IN PERFETTE CONDIZIONI PARI AL NUOVO
CAPACITA’:
Foratura del pieno in ACCIAIO R=60
- con avanzamento 0,3 mm/giro: mm 70
- con avanzamento 0,45 mm/giro: mm 50
Foratura dal pieno, ghisa 20-22: mm 70
Alesatura in ghisa: mm 150
Alesatura in acciaio: mm 120
Filettatura passo fine in ghisa: mm 60
Filettatura passo fine in acciaio: mm 45
MANDRINO:
Diam. cannotto scorrevole: mm 85
Sede conica: Morse 5
Corsa verticale: mm 400
Valori delle 16 velocità di rotazione mot. 50Hz: giri/min 32÷1945
Valori degli 8 avanzamenti automatici: mm/giro 0,09÷1,5
Spinta assiale: kg 1800

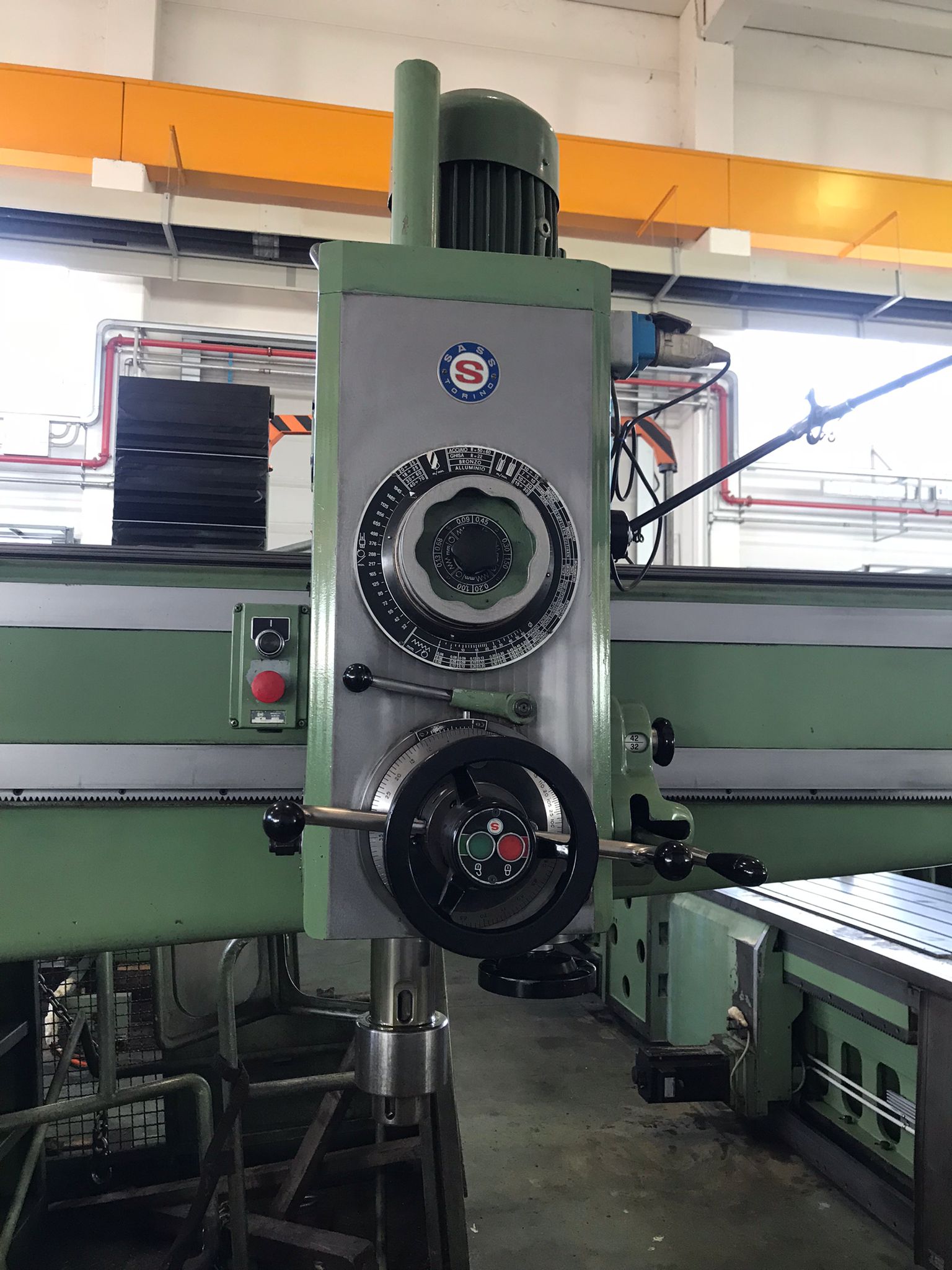

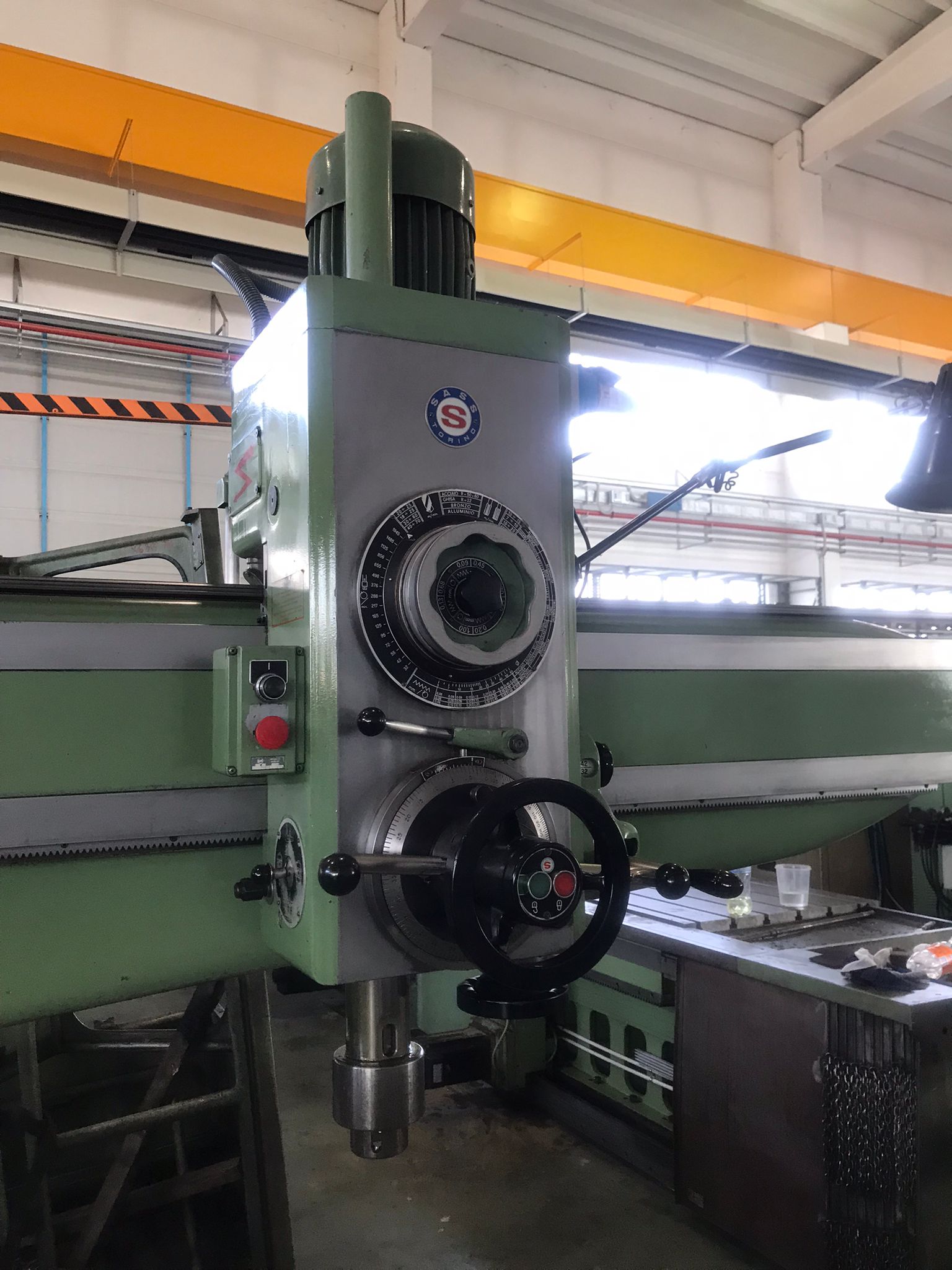

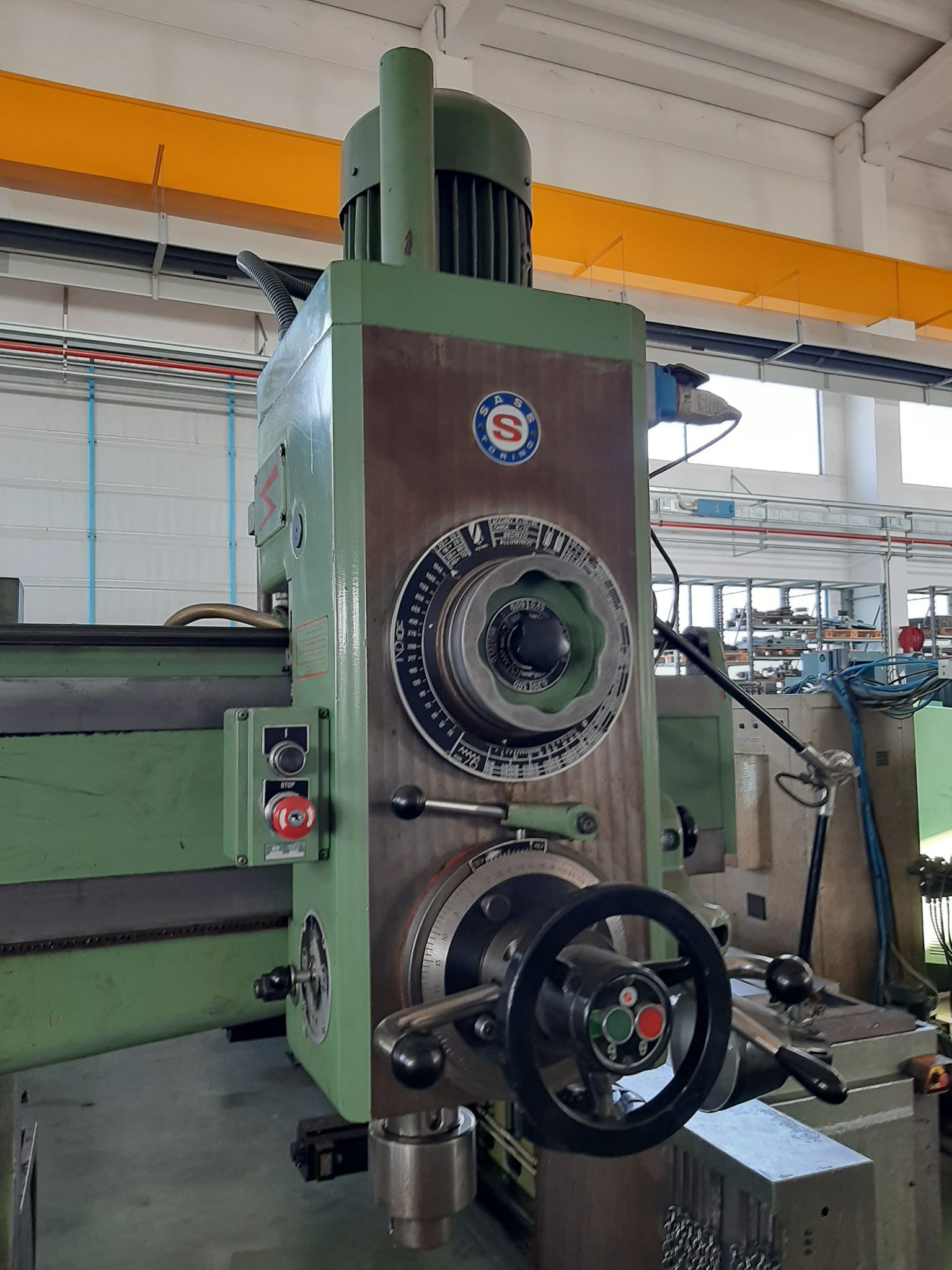

TESTA-BRACCIO:
Sbraccio max. filo colonna ÷ asse mandrino: mm 2000
Raggio minimo e max di foratura: mm 530 – 2210
Spostamento testa sul braccio: mm 1680
Spostamento verticale braccio: mm 840
Altezza min e max naso mandrino – piastra base: mm 510 – 1750
VARIE:
Diametro della colonna: mm 420
Dimensioni d’ingombro: mm 3300 x 1100
Peso netto: kg 6000
Macchina completa di:

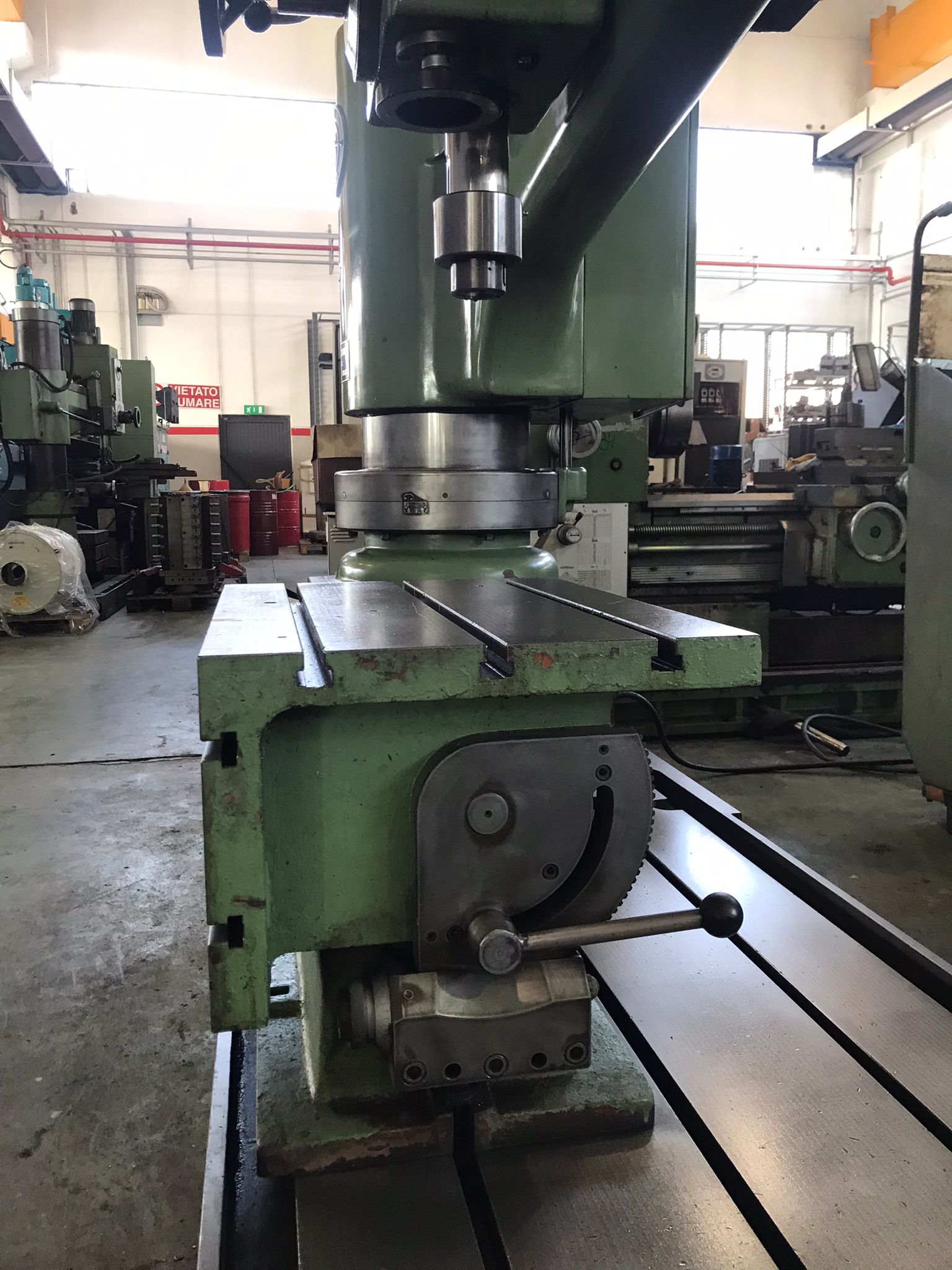

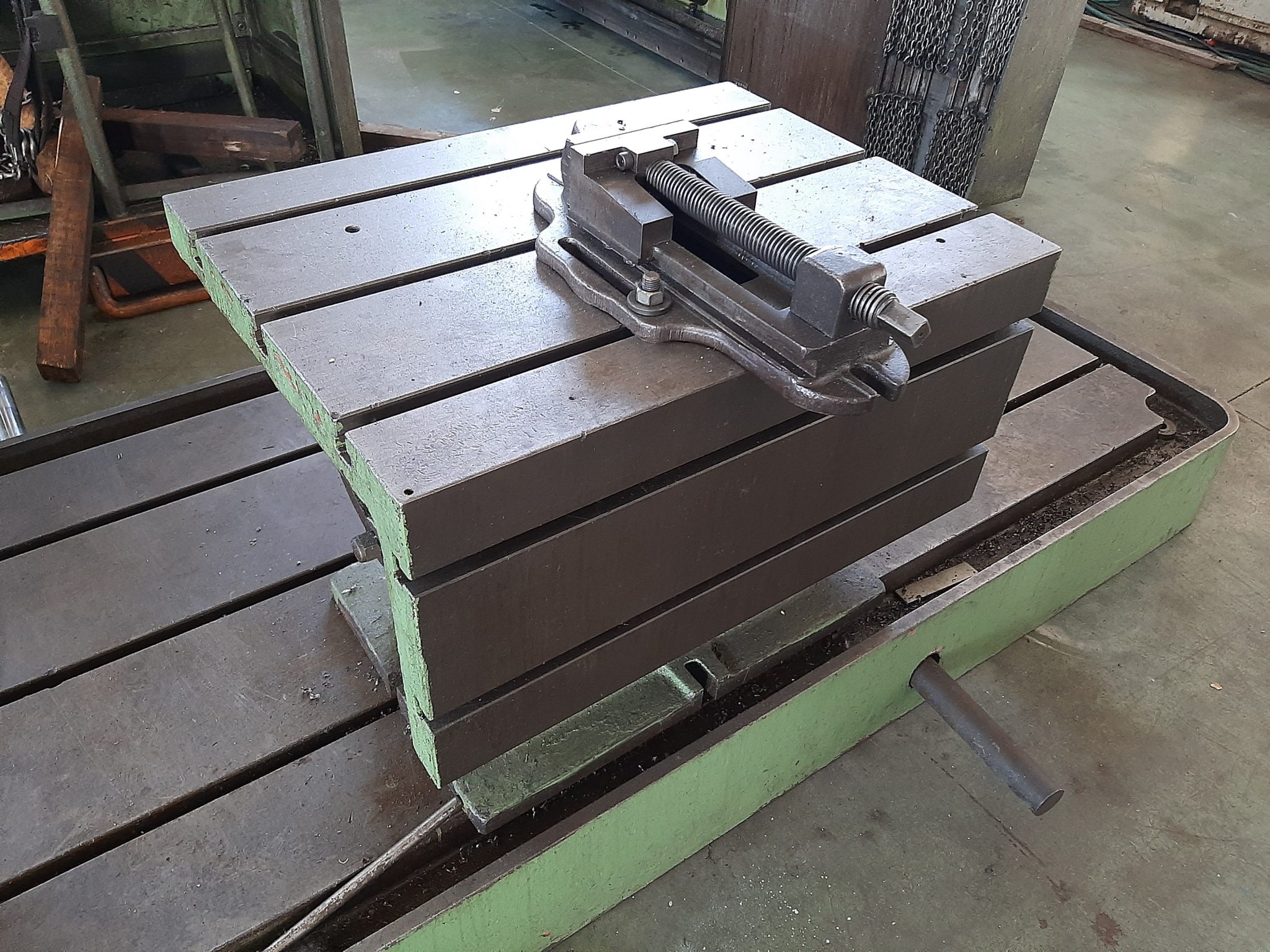

- Tavola a cubo inclinabile
- Manuali d’istruzione
