SPECIFICHE TECNICHE:

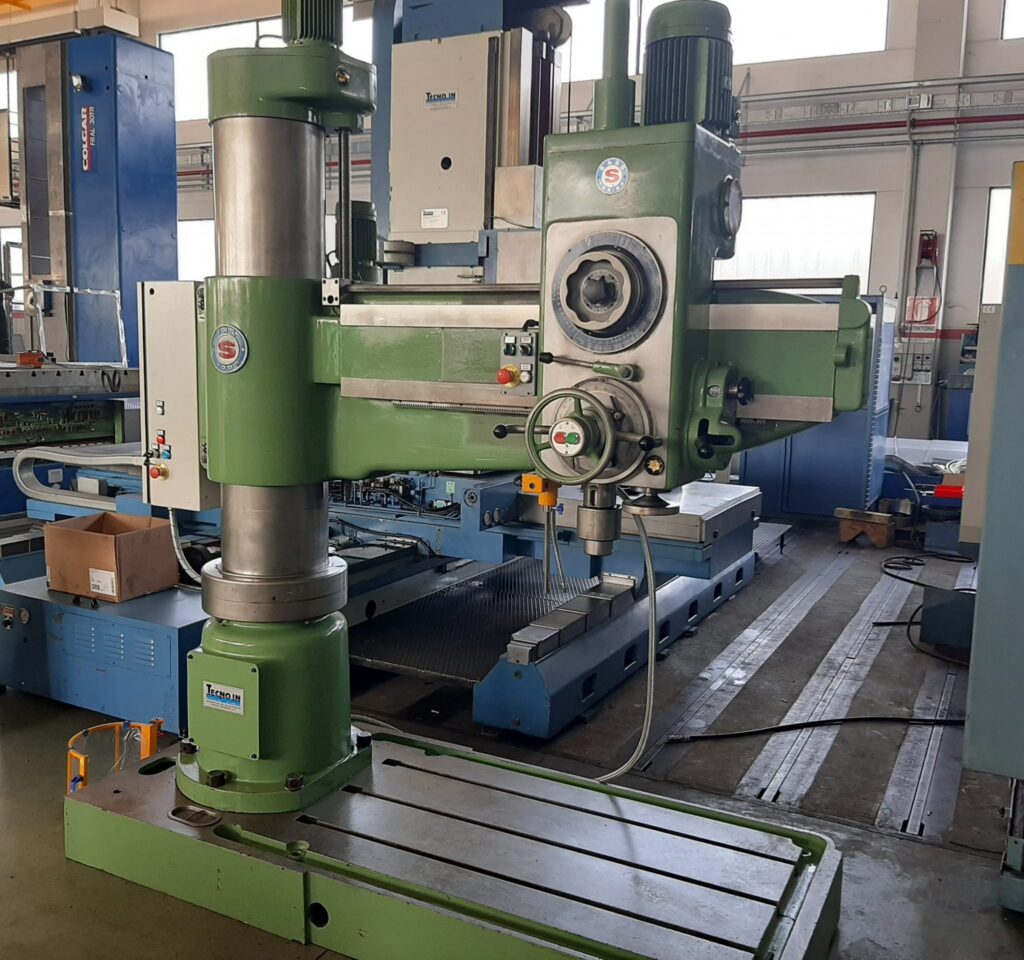

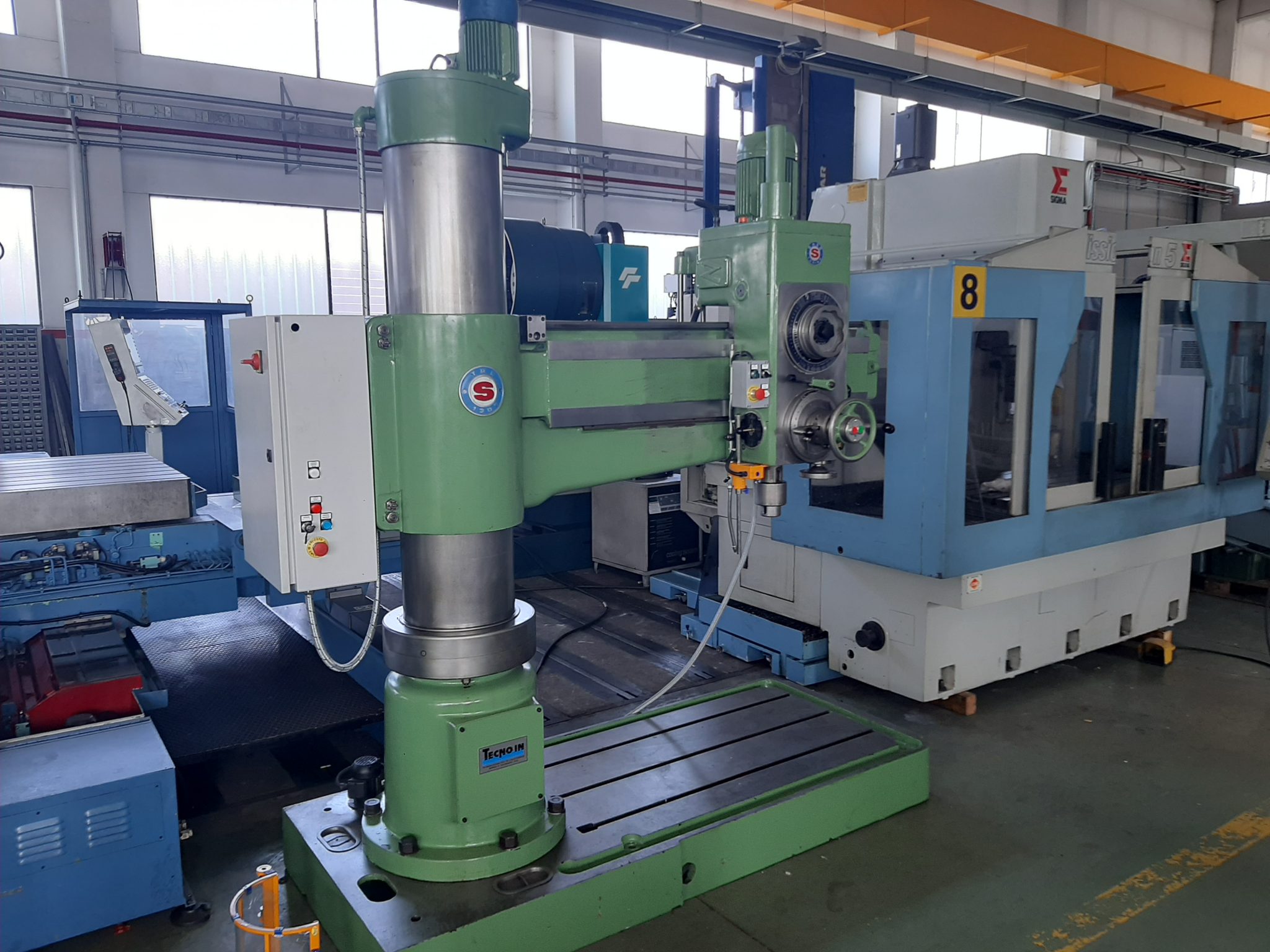

MACCHINA REVISIONATA A NUOVO
COMPELTA DI NUOVO QUADRO ELETTRICO
CAPACITA’:
Foratura del pieno in ghisa 20-22: mm 60
Foratura dal pieno in acciaio R=60: mm 50
Alesatura in ghisa: mm 150
Alesatura in acciaio: mm 120
Filettatura normale in ghisa: mm 50
Filettatura normale in acciaio: mm 40

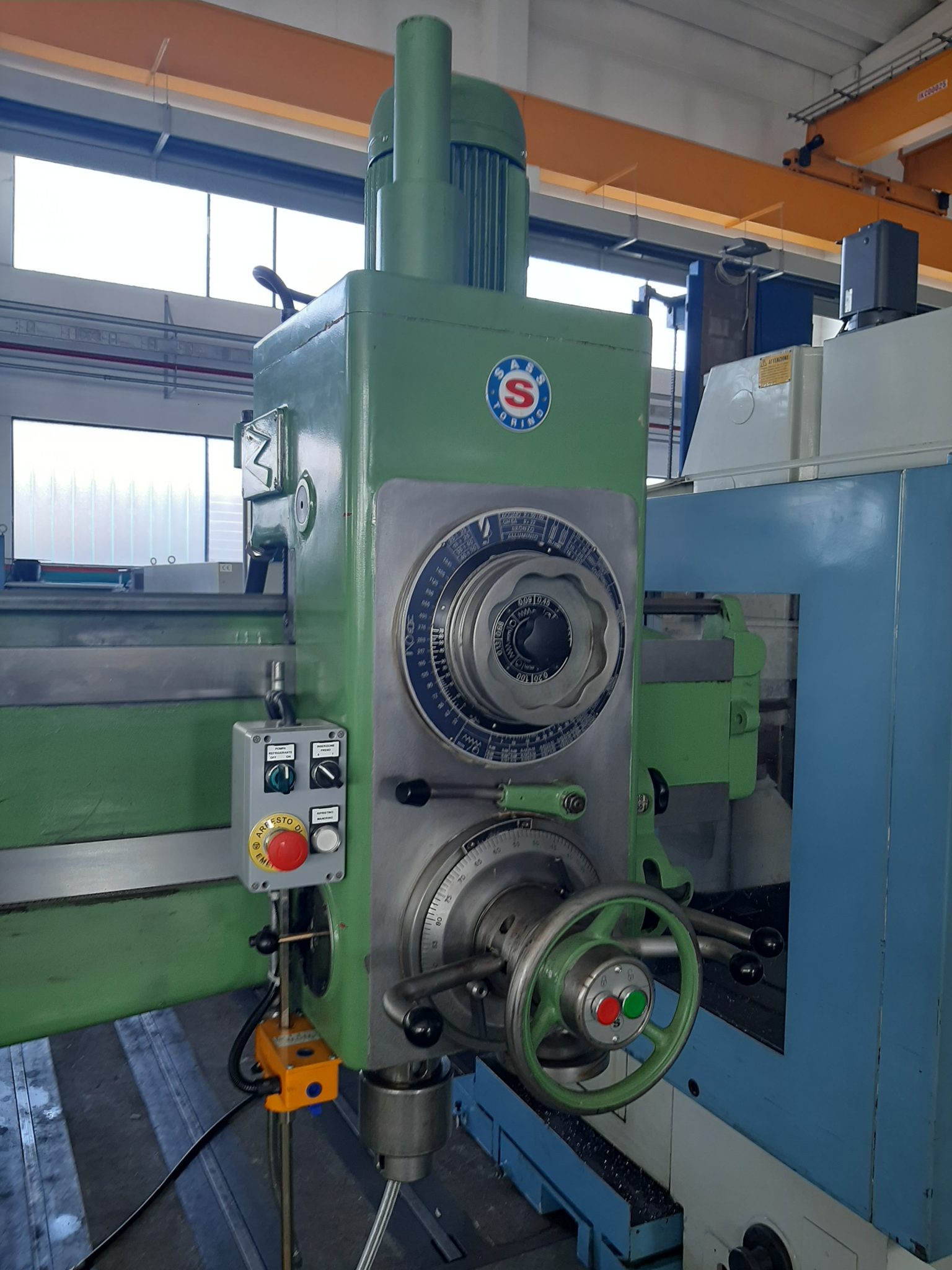

MANDRINO:
Diam. cannotto scorrevole: mm 72
Sede conica: Morse 5
Corsa verticale: mm 400
Valori delle 16 velocità di rotazione mot. 50Hz: giri/min 32 ÷ 1.950
Valori degli 8 avanzamenti automatici: mm/giro 0,06 ÷ 0,5
TESTA-BRACCIO:
Sbraccio max. filo colonna ÷ asse mandrino: mm 1.305
Raggio minimo e max di foratura: mm 480 – 1.475
Spostamento testa sul braccio: mm 995
Spostamento verticale braccio: mm 740
Altezza min e max naso mandrino – piastra base: mm 275-1.415
VARIE:
Diametro della colonna: mm 340
Altezza colonna col motore: mm 2.720
Ingombro in pianta: mm 2.440 x 935
Altezza piastra base: mm 200
Piano utile del basamento: mm 1.480 x 920
