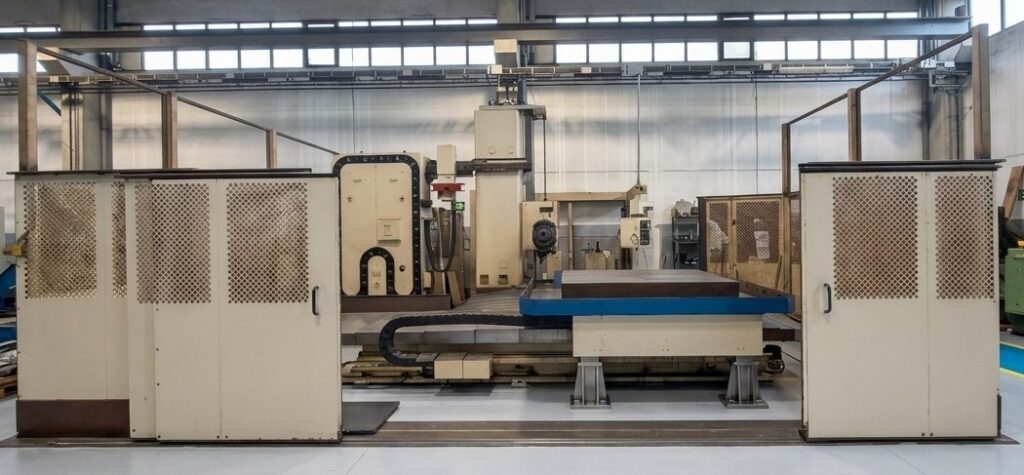

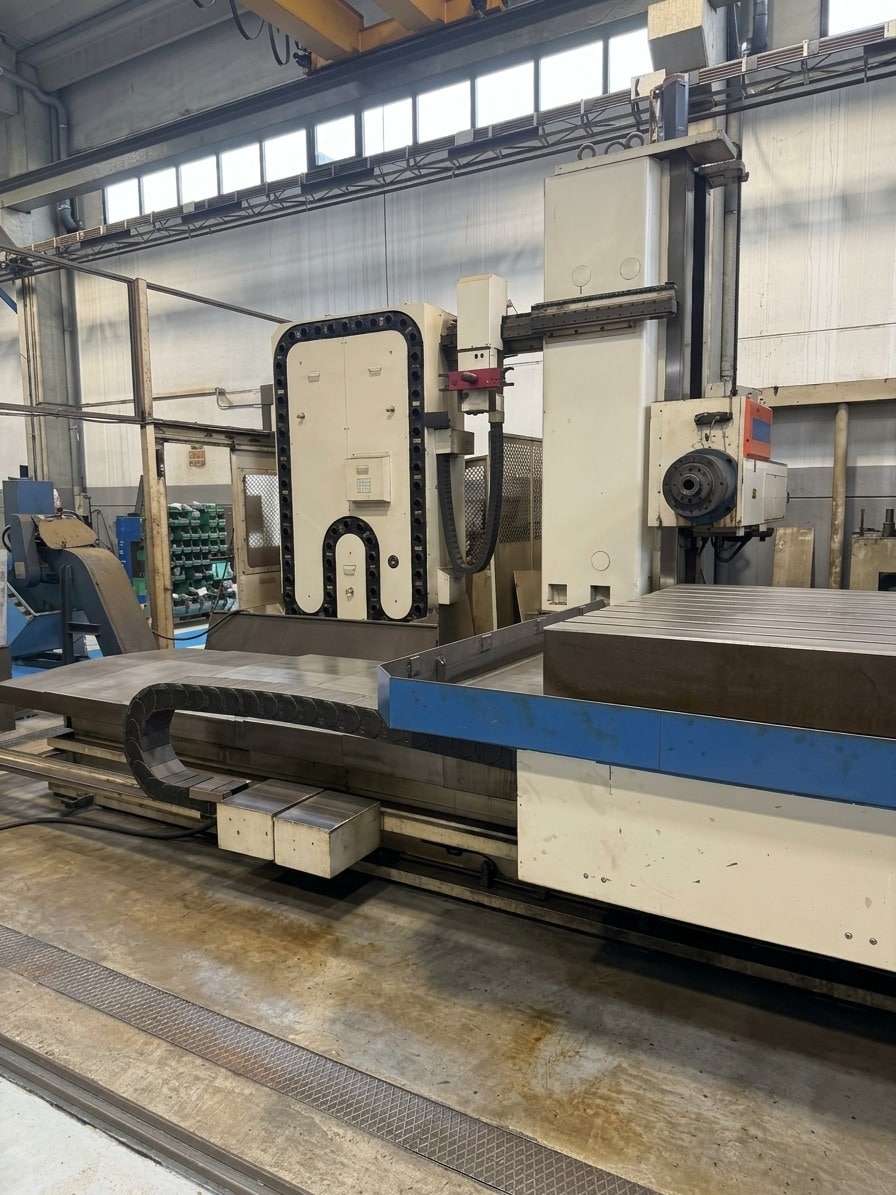

ALESATRICE MONTANTE A T DOOSAN ACE B 130

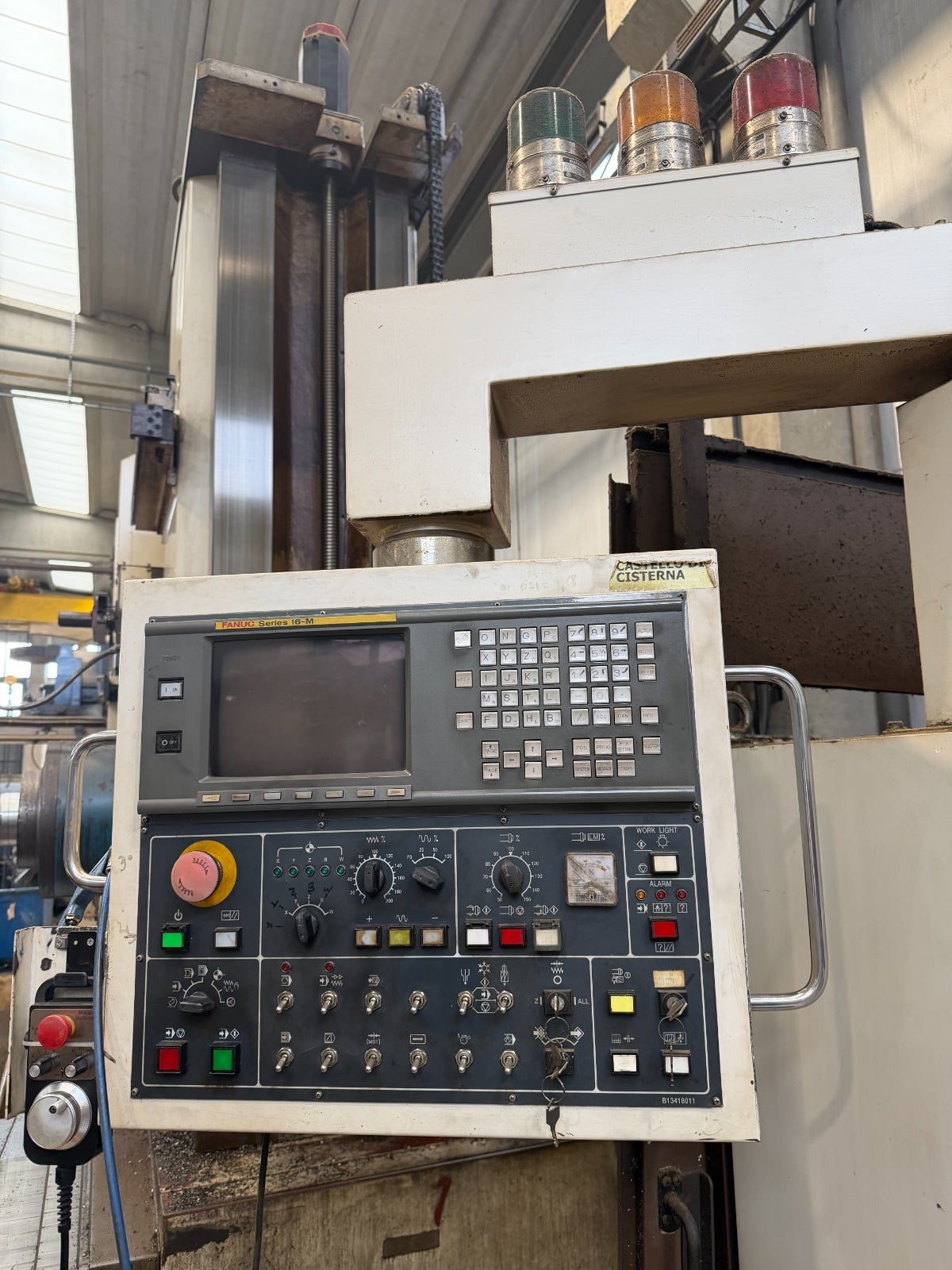

CNC FANUC 16MC

CORSE:
Corsa asse X: mm 3.000
Corsa asse Y: mm 2.000
Corsa asse Z: mm 1.600
Corsa asse W: mm 700

AVANZAMENTI:
Avanzamento rapido asse X / Y / Z/ W: m/min 8
Avanzamento di taglio: mm/min 1 – 4.000
Tempo accelerazione/decelerazione asse X: s 0,35
Tempo accelerazione/decelerazione asse Y: s 0,30
Tempo accelerazione/decelerazione asse Z: s 0,35
Tempo accelerazione/decelerazione asse W: s 0,15
Spinta massima assi X / Y / Z: kgf 13.590/10.195/ 13.590

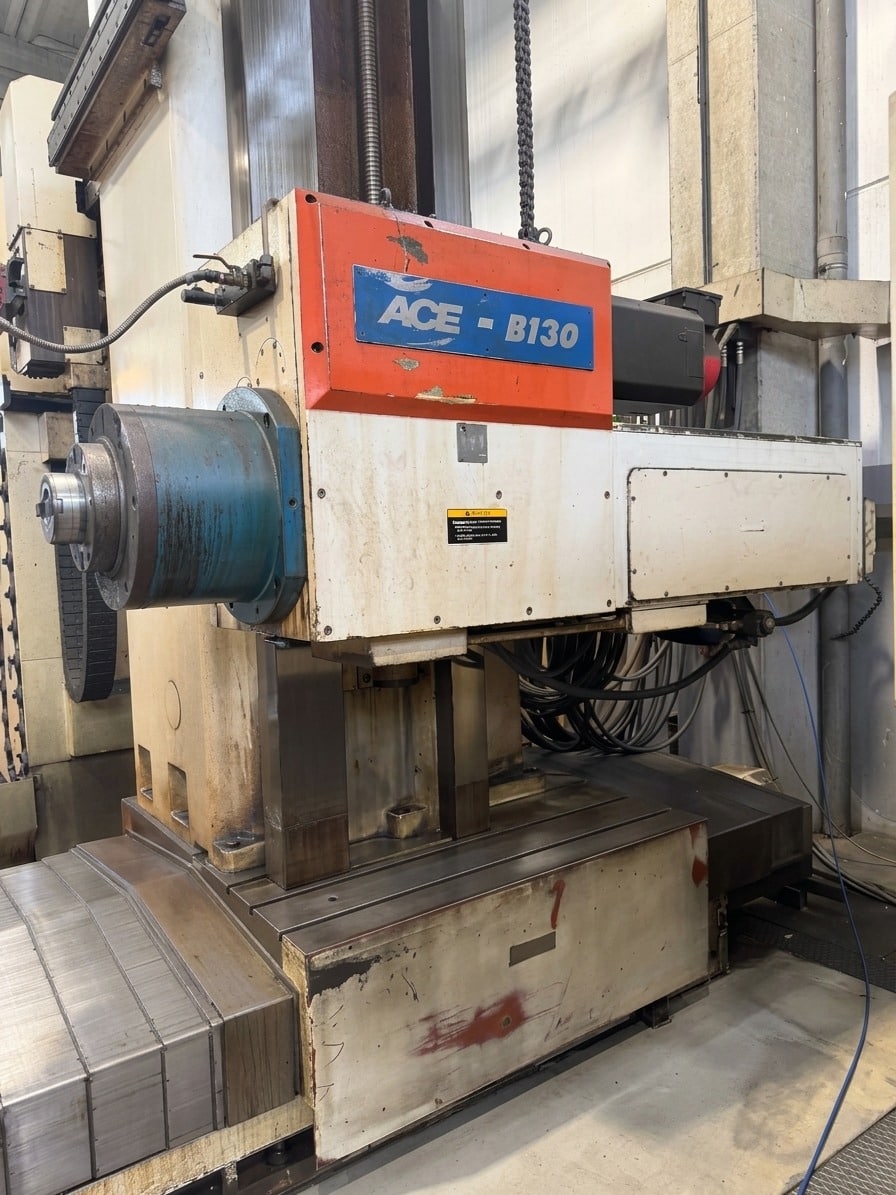

MANDRINO:
Diametro mandrino di alesatura: mm Ø130
Diametro mandrino di fresatura: mm Ø240
Velocità di rotazione mandrino: giri/min 2.000
Potenza motore mandrino (cont./30 min), FANUC α18: kW 22
Coppia massima (30 min), FANUC α18: kgf·m 289,6

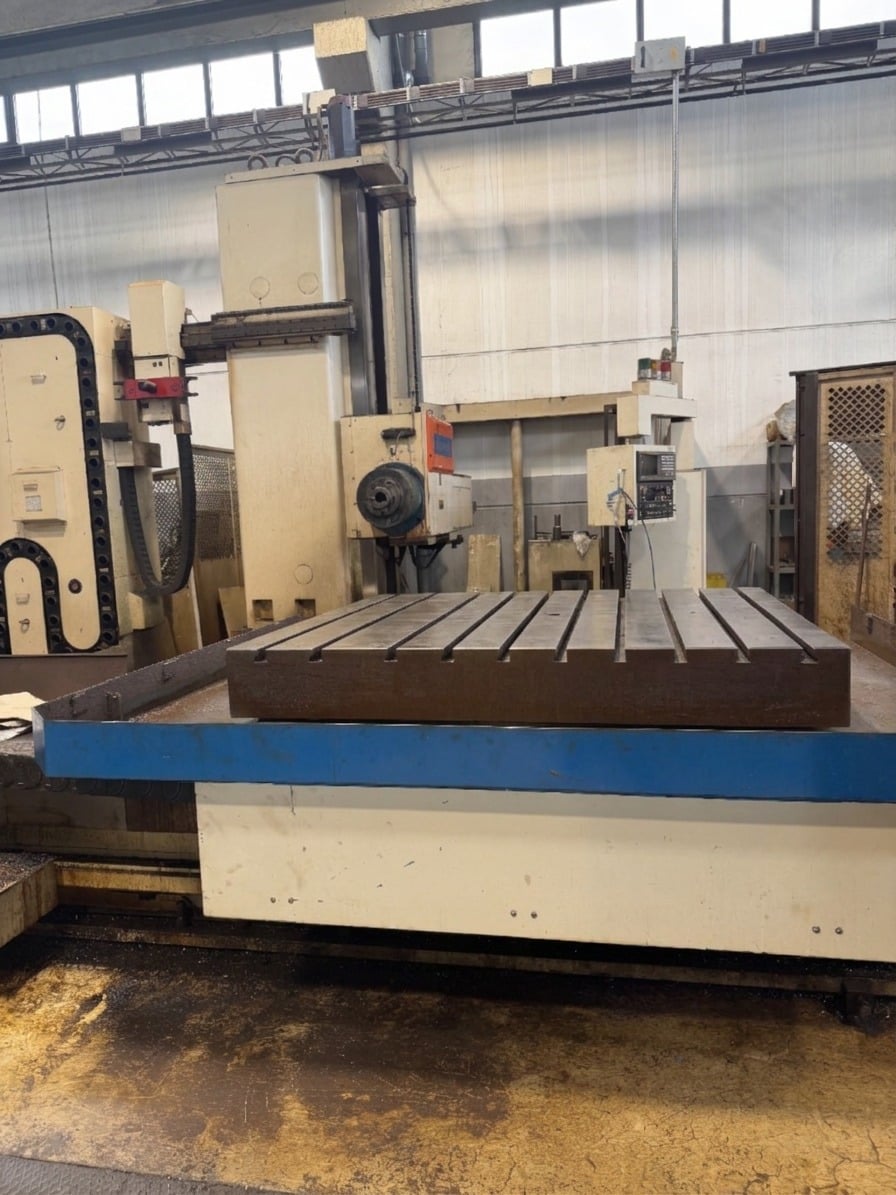

TAVOLA:
Dimensioni tavola: mm 1.600 × 1.800
Scanalature a T: mm 9 – 24H8
Forza di serraggio: kgf 9.000
Carico ammesso: kgf 10.000
Velocità rotazione asse B: giri/min 1
Tavola rotante e posizionamento a 90°

IMPIANTO DI LUBRIFICAZIONE:
Capacità serbatoio: l 6
Potenza motore pompa: kW 0,02
Pressione: kgf/cm² 20
Portata: l/min 0,1

RAFFREDDAMENTO MANDRINO:
Capacità di raffreddamento: kcal/h 1.730
Capacità serbatoio: l 45

DIMENSIONI, PESO E ALIMENTAZIONE:
Dimensioni d’ingombro (L × P × H): mm 7.000 × 6.500 × 4.600 mm
Peso macchina: kg 34.000
Alimentazione elettrica: Trifase, 220 V – 60 Hz
Potenza elettrica installata: kVA 65
Alimentazione pneumatica – pressione: kgf/cm² 5
Alimentazione pneumatica – portata: Nl/min 120

UNITÀ IDRAULICA:
Potenza motore pompa: kW 7,5
Capacità serbatoio: l 220
Pressione: kgf/cm² 50
Portata: l/min 87
