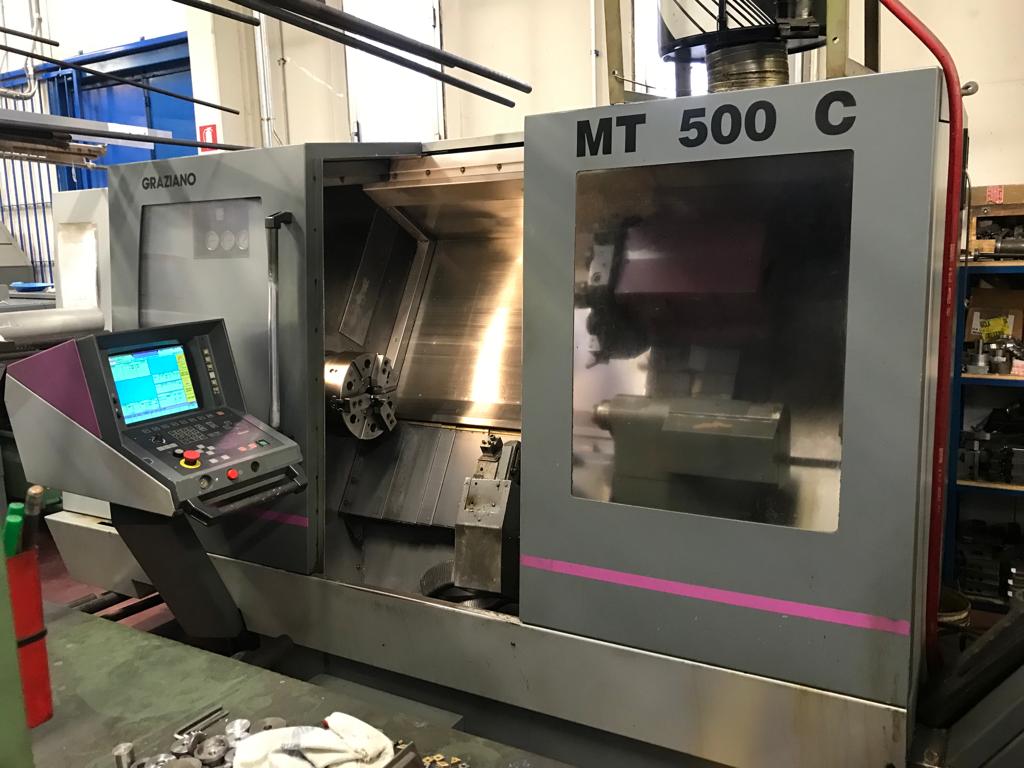

SPECIFICHE TECNICHE:

CNC Grundig

AREA DI LAVORO:

Diametro rotante sul banco: mm 550

Diametro rotante sulla slitta: mm 345

Distanza punte: mm 1.005

Corsa asse X: mm 300

Corsa asse Z: mm 950

TESTA E MANDRINO:

Attacco mandrino: DIN 55026 A2-8’’

Diametro cuscinetto anteriore: mm 120

Diametro foro mandrino: mm 86

Passaggio barra: mm 74

Potenza motore mandrino 100 % ED: Kw 34

Coppia massima da 20 a 700 giri/1’: Nm 465

Velocità mandrino: giri/min 20-4.000

SERVOMOTORI ASSI AC:

Spinta asse X: N 7.500

Spinta asse Z: N 10.000

Velocità rapida asse X: m/min 20

Velocità rapida asse Z: m/min 20

Sistema di misura asse X: lineare

Sistema di misura asse Z: rotativo

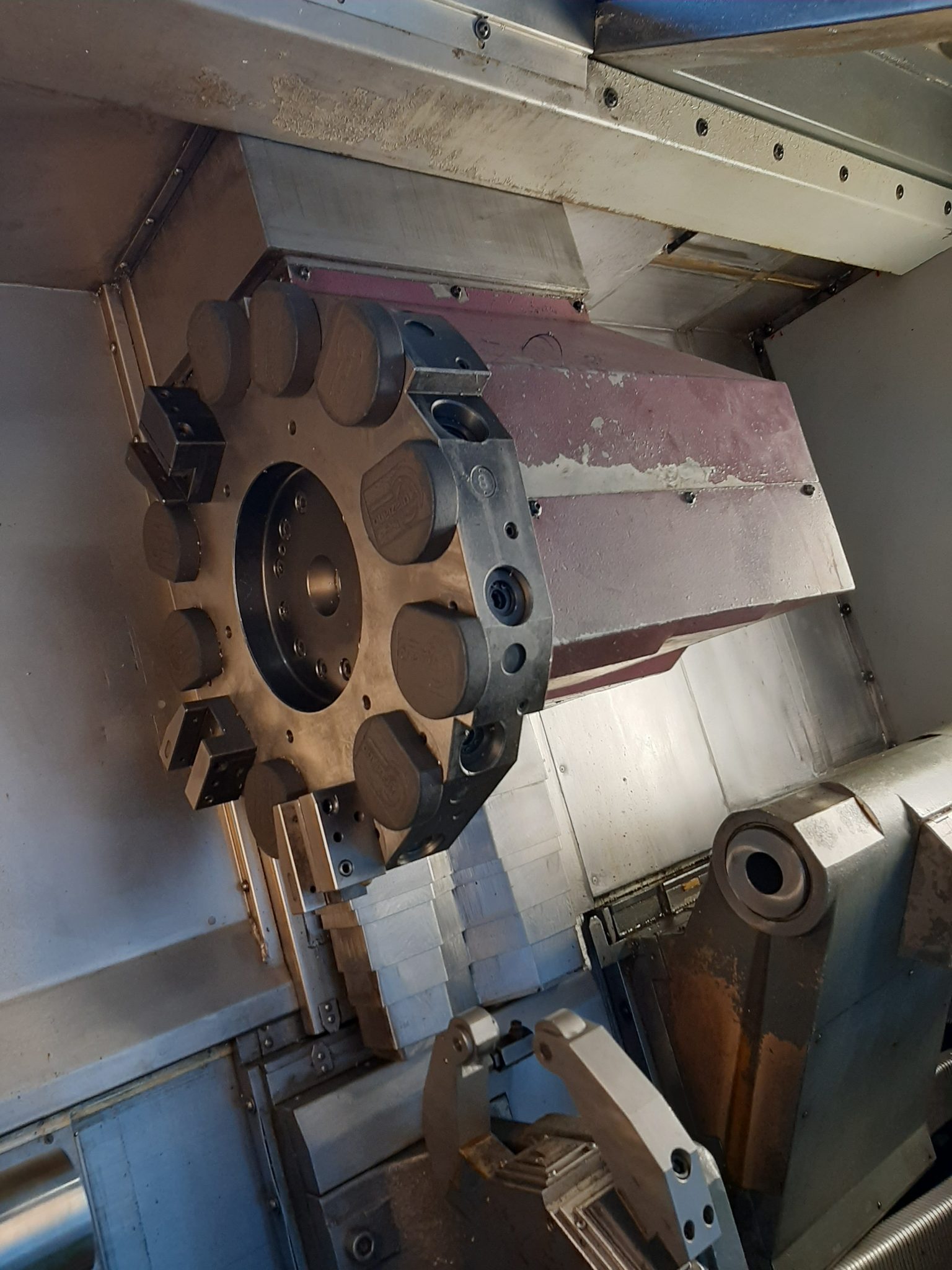

TORRETTA PORTAUTENSILI:

Stazione utensili: 12

Attacco utensili VDI: mm 40

CONTROPUNTA:

Diametro cannotto/corsa: mm 95/135

Punta CM: n. 5

Spinta cannotto: N 11.300

Peso macchina: kg 6.550

Macchina completa di:

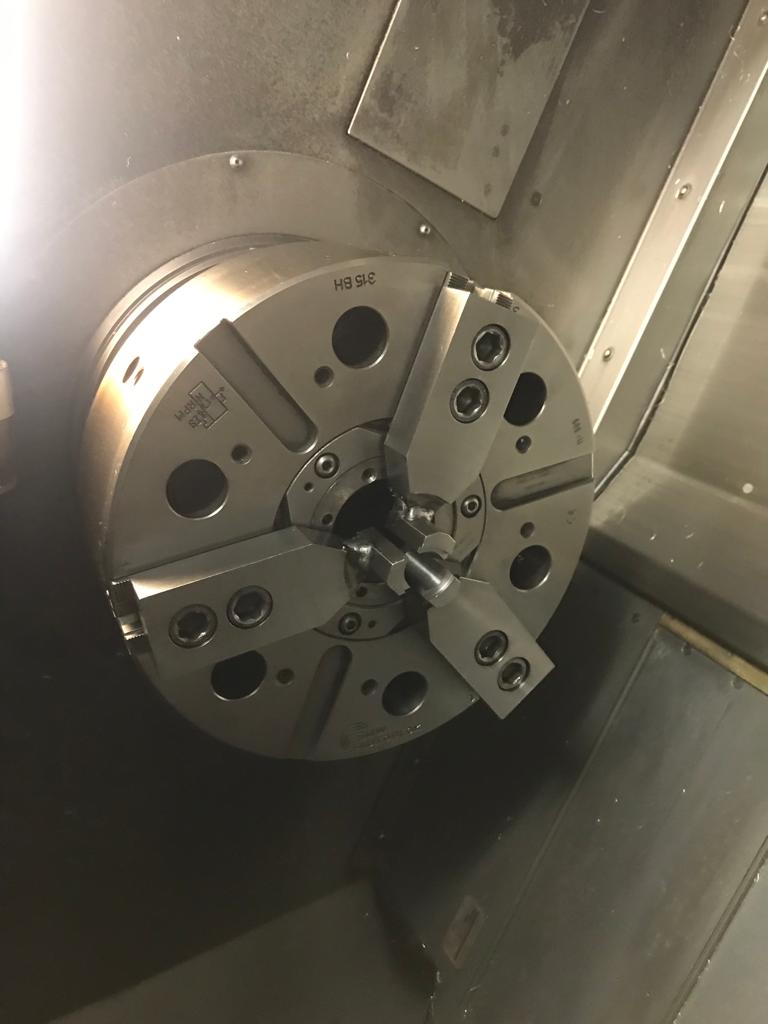

• Autocentrante AUTOBLOK Diam. mm 315

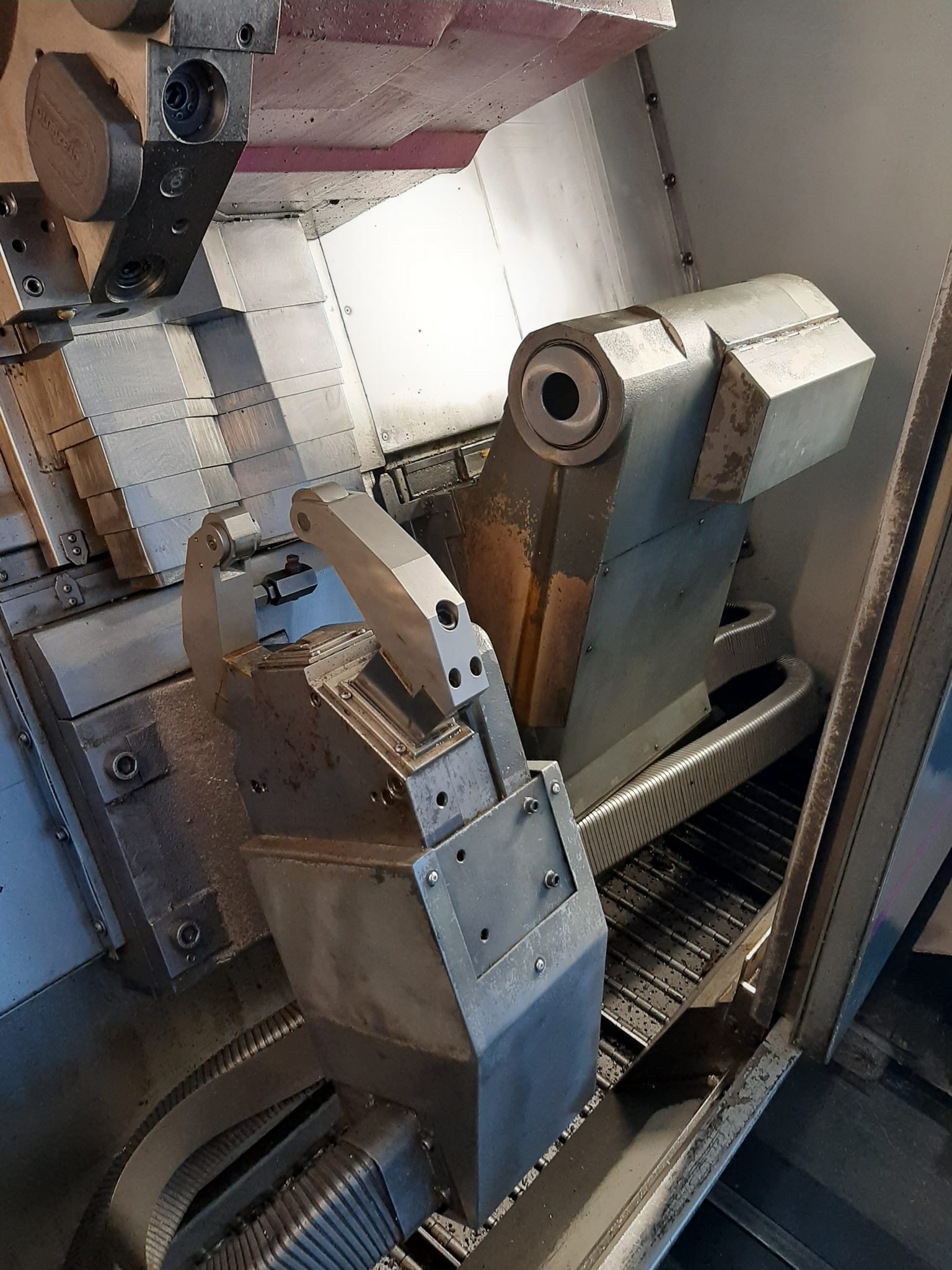

• Lunetta
• Contropunta
• Manuali d’istruzione e dichiarazione CE

Anno: 1996

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
