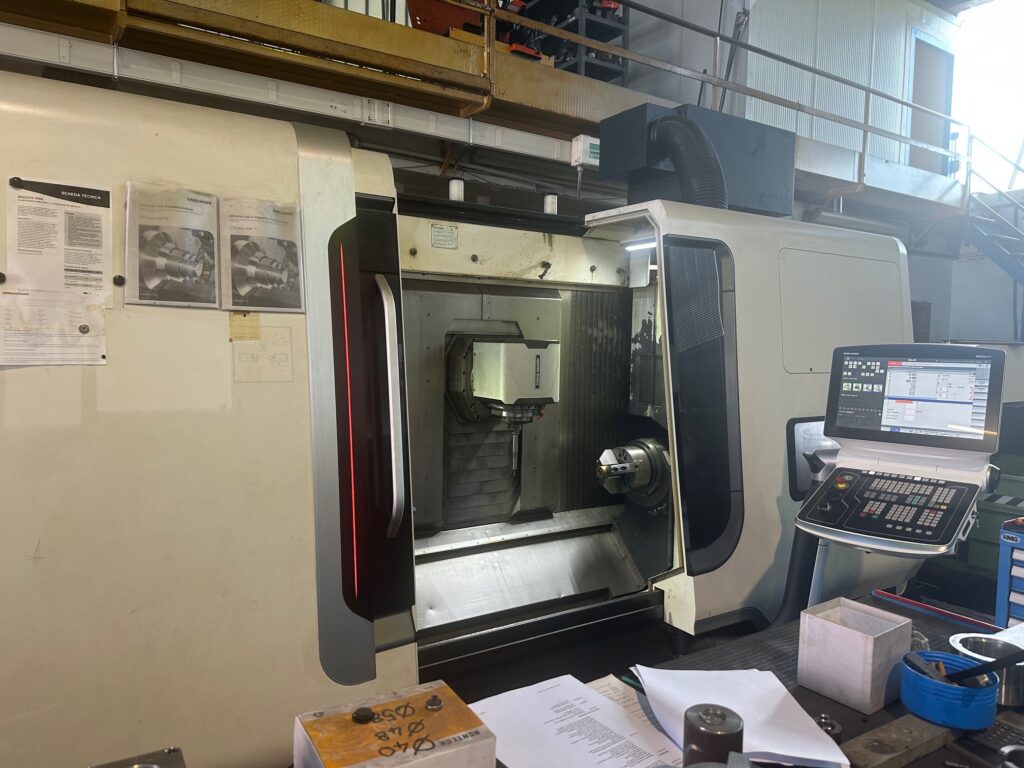

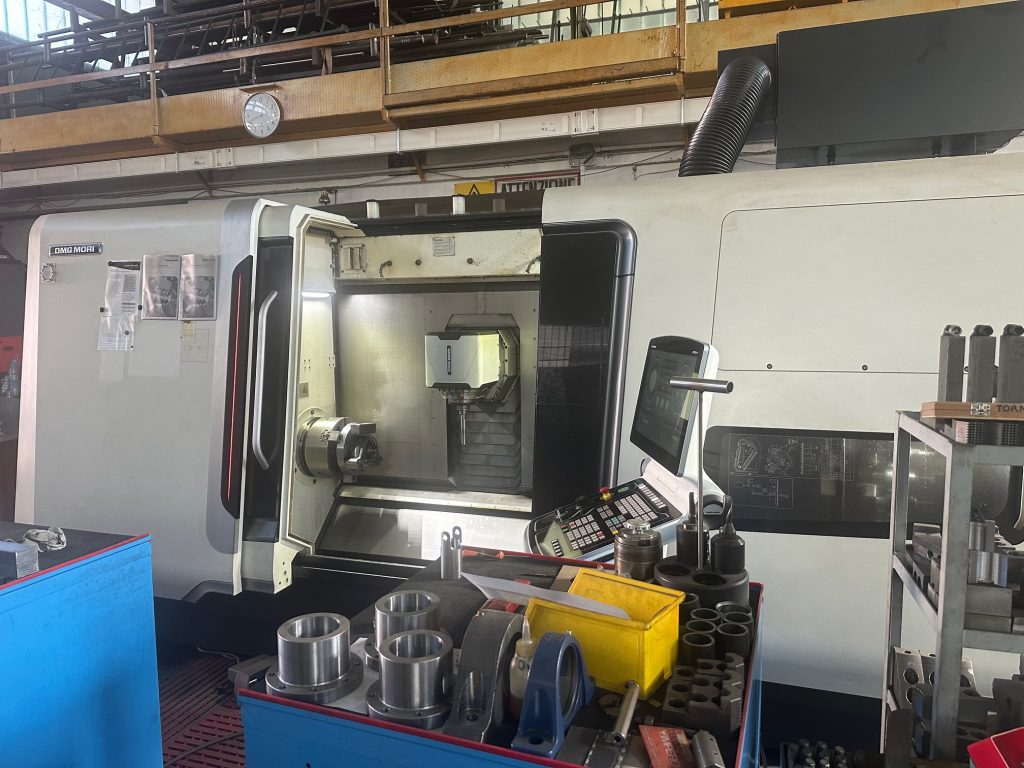

Specifiche tecniche
CNC CELOS CON SIEMENS 840D CON SCHERMO MULTI TOUCH
ZONA DI LAVORO:
Ø di rotazione: mm 500
Max diametro tornibile: mm 500
Max lunghezza tornibile: mm 1.200
Distanza mandrino con macchina con contromandrino: mm 1.470
MANDRINO PRINCIPALE:
Flangia attacco mandrino: mm 170 h5
Ø foro mandrino: mm 87
Ø interno tubo di trazione: mm 67
Ø nel cuscinetto anteriore: mm 130
Potenza, S1-100% ED / S3-40% ED: kW 33/40
Campo numero giri: giri/min 4.000
Coppia S1-100% ED / S3-40% ED: Nm 580/700
CONTROMANDRINO
Potenza, S1-100% ED / S3-40% ED: kW 25/32
Campo numero giri: giri/min 5.000
Coppia S1-100% ED / S3-40% ED: Nm 280/360
SLITTA:
Corsa slitta X: mm 490 (-10/+480)
Corsa slitta Y: mm ± 125
Corsa slitta Z: mm 1.200
Velocità di rapido X, Y, Z: m/min 40/40/50
Forza di avanzamento S6-40% X/Y/Z: kN 9/6/9
MANDRINO DI FRESATURA – TORNITURA:
Alloggiamento utensile: Capto C6
Max numero giri mandrino: giri/min 12.000
Potenza, S1-100% ED / S3-40% ED – 2 min: kW 19/22,5
Coppia S1-100% ED / S3 – 40% ED – 2 min: Nm 85/120
Asse mandrino passo parziale: Gradi 0,001
Coppia di arresto: Nm 850
ASSE B CNC
Corsa brandeggiabile B1: ± 120 °
Velocità brandeggiabile: °/min 25.200
Coppia asse B, S6-40% ED: Nm 614
Serraggio idraulico: Nm 2.800
CONFIGURAZIONE MACCHINA
Controllo
CELOS con Siemens 840D sl Operate ERGOline 21,5’’ con schermo Multi-Touch
Mandrino
Mandrino principale come elettromandrino integrato ISM 102
Azionamento 33/40 kW (100/40 % ED)
Coppia 580/700 Nm (100/40 % D.C.)
Campo n. giri 0 – 4.000 rpm
Dispositivo di serraggio semicavo (idraulico)
Ø interno tubo di trazione 104 x 800 mm profondità
Asse C e freno mandrino (idraulico)
Contromandrino come elettromandrino integrato ISM 76 sincrono
Azionamento 25/32 kW (100/40 % ED)
Coppia 280/360 Nm (100/40 % D.C.)
Campo n. giri 0 – 5.000 rpm
Dispositivo di serraggio semicavo (idraulico) Ø interno tubo di trazione 67
Asse C e freno mandrino (idraulico)
Slitta inferiore (Z3), servoazionamento con azionamento a ricircolo di sfera, sistema di misura diretto
Refrigerante attraverso il mandrino
Dispositivo di pulizia mandrino
Opzioni per mandrino
Dispositivo idraulico serraggio cavo Ø 104 mm, forza di trazione 105,5 kN per P max 45 bar, n max = 3.600 giri/min.
Pressione differenziata per mandrino principale.
Pressione differenziata per contromandrino.
Autocentrante per mandrino principale
Autocentrante cavo a tre griffe con foro, BBD 315/122, prod. SMW – Autoblok.
Autocentrante per contromandrino
Autocentrante 3 griffe BBD 210 – 66, prod SMW Autoblok.
Mandrino di fresatura
Mandrino di fresatura e magazzino utensile con alloggiamento Capto C6.
Contropunta
Funzione contropunta per contromandrino incl. pedale.
Comando meccatronico della potenza selezionabile nel programma.
Forza di spinta:
kN 2,5 – 6
Magazzino utensili
Magazzino utensile a catena 48 posti, alloggiamento utensile Capto C6.
Refrigerazione/Eliminazione trucioli
Trasportatore trucioli con nastro incernierato, inclusa vasca refrigerante.
Impianto refrigerante ad alta pressione con adduzione tramite il mandrino di fresatura costituito da:
Serbatoio refrigerante 980 L con impianto filtro a nastro
8 bar/20 L/min
Dispositivo di pulizia mandrino sul mandrino principale e sul contromandrino.
Aspiratore fumi meccanico 1100 m3 /h, classe di filtraggio H13.
Opzioni per controllo CELOS con Siemens
Ciclo con tecnologia per l’utilizzo di velocità di rotazione mandrino alternata per riduzione delle vibrazioni.
Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
Macchina completa di:
Macchina completa di:
Circa 50 coni Capto C6 con relativi utensili
2 armadi con inserti ed attrezzature varie
Manuali d’istruzione e dichiarazione CE
